Descubre cómo la digitalización mediante escaneo 3D ayudó a una empresa de fabricación a transformar sus instalaciones, optimizar su producción y planificar su ampliación, sin necesidad de planos previos ni conocimientos en BIM.
Antecedentes:
El cliente, una empresa industrial con años de trayectoria, llega a nosotros por recomendación y nos cuenta que necesitaba datos precisos y actualizados de sus instalaciones ya que estaba inmerso en un proyecto de reorganización y optimización de espacios para ofrecer a sus clientes la capacidad de fabricar piezas más grandes y al mismo tiempo tenia que ampliar las instalaciones y realizar cambios estructurarles para hacerlo posible.
La empresa no contaba con planos actualizados de sus instalaciones ni trabajaba en 3D, por lo que hablar de escaneo y y modelado 3D en un principio le daba un poco de vértigo.
En seguida, pudimos explicarle en que consistía nuestro trabajo y que beneficios le podía aportar realizar proyecto Scan to Bim de todas sus instalaciones.
Alcance del proyecto:
-
- Tipología de instalación: Nave industrial con espacios amplios, maquinaria voluminosa y útiles de transporte de producto.
- Superficie escaneada:
- Interior: 19.000 m²
- Exteriores y accesos: 12.000 m²
- Tiempo previsto de ejecución en campo: 2 días.
- Reto: No impactar en los trabajos de producción.
Tecnología aplicada y metodología
Elección del sistema de escaneo:

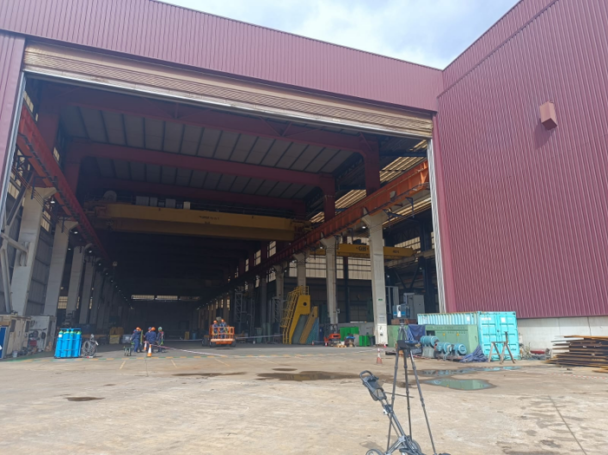

Tras analizar distintas opciones disponibles (equipos fijos, SLAM, etc.), optamos por el uso del FARO Swift, montado sobre carro, por estas razones:
- El suelo liso y las dimensiones amplias de la nave facilitaban la movilidad.
- Se requería una solución rápida pero precisa, ideal para grandes superficies.
- Permitía minimizar tiempos de parada y mantener la actividad durante la captura.
Georreferenciación y control:
- Se utilizó un sistema GNSS centimétrico para alinear el proyecto con el sistema oficial de referencia.
- Se estableció una red de puntos de control medida con estación total, garantizando máxima precisión en todo el entorno.
- Procesado y generación del modelo BIM
-
- Registro y filtrado: FARO Scene.
- Modelado Scan to BIM: As-Built for Revit
Entregables:
-

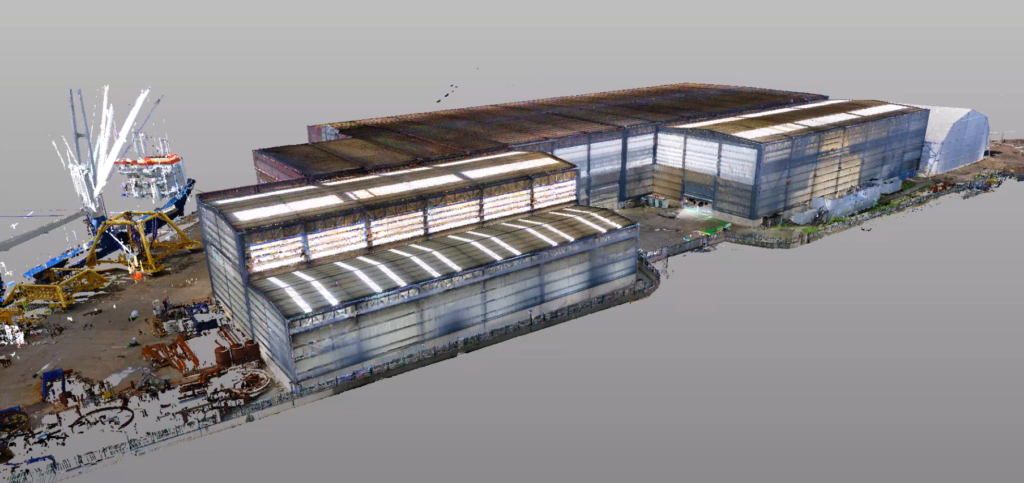

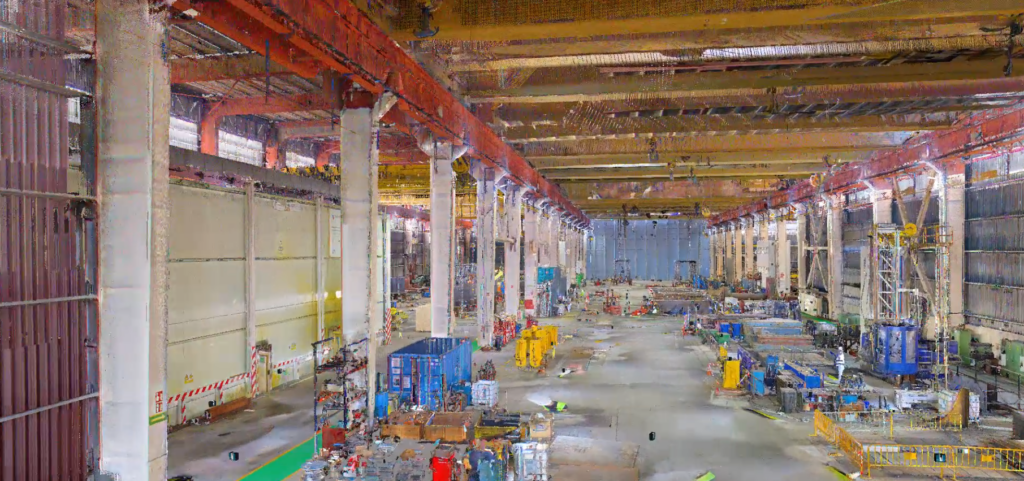

- Nube de puntos georreferenciada.
- Modelo BIM detallado del estado actual.

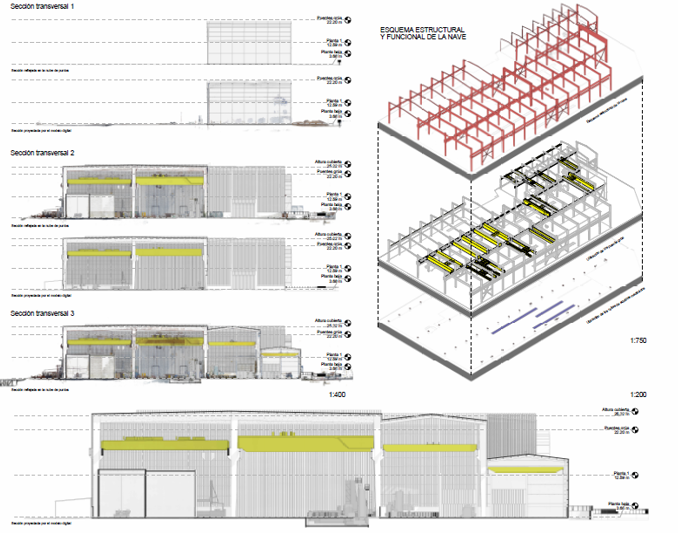

- Planos 2D derivados del modelo:
- Plantas, alzados y secciones con representación de:
- Maquinaria.
- Pasarelas y plataformas.
- Recorridos y zonas de trabajo.
- Puentes grúa.
El modelo BIM se utilizó para simulaciones de reorganización y flujos de materiales, ayudando al cliente a tomar decisiones operativas con base en datos reales. Además, se pudieron extraer impactantes imágenes renderizadas y videos que ayudaron al cliente a promocionar sus espacios.
Resultados y beneficios para el cliente:
✔️ Representación 3D precisa de 31.000 m²
✔️ Documentación actualizada sin necesidad de medición manual
✔️ Capacidad de simular distintas configuraciones de planta
✔️ Toma de decisiones fundamentadas, incluso sin experiencia en 3D o BIM
✔️ Documentación técnica fiable y actualizada para proyectar la ampliación de la nave
Lecciones aprendidas
- Elegir el sistema de escaneo adaptado al entorno físico (en este caso, FARO Swift sobre carro) fue clave para maximizar eficiencia sin sacrificar precisión.
- Entender las necesidades del cliente y proporcionarle productos que sean capaces de utilizar y explotar. Acompañarles durante el proceso.
- Documentar elementos productivos como maquinaria, recorridos o puentes grúa en el modelo facilita simulaciones reales y decisiones operativas, no solo arquitectónicas.
- La georreferenciación de los trabajos permite los datos capturados se reutilicen fácilmente en futuras ampliaciones, reformas o proyectos colaborativos y se hace imprescindible a la hora de tratar con administraciones u organismos públicos.
¿Estás planificando una reorganización o ampliación industrial?
En Scan4Model te ayudamos a transformar tus instalaciones en un entorno digital, fiable y preparado para crecer.
Contáctanos y descubre cómo podemos ayudarte a planificar tu próximo paso con precisión milimétrica.
