Descubre cómo un sistema RTK permite obtener posicionamiento GNSS de alta precisión en tiempo real. ¿Qué información proporciona esta tecnología RTK? Navegación por satélite centimétrica al instante.
Hace unos meses, en otra entrada del blog, os contamos qué es el sistema GNSS y por qué es importante en trabajos de ingeniería.
En esta entrada nos centraremos en la metodología RTK (Real Time Kinematic) o medición cinemática en tiempo real, una de las técnicas de GNSS más utilizadas, que permite obtener mediciones con precisión centimétrica en tiempo real.
Pero realmente:
¿Qué es un sistema RTK?
Un sistema GNSS RTK es una técnica de posicionamiento diferencial que mejora la precisión de los receptores GPS multibanda convencionales mediante el uso de correcciones de estaciones base o redes de referencia. En lugar de depender únicamente de las señales satelitales, el sistema RTK utiliza datos adicionales enviados en tiempo real desde una estación base fija o una red de corrección para corregir errores y obtener una posición con precisión centimétrica.
Los sistemas GNSS RTK se aplican en sectores como la topografía, construcción, agricultura de precisión, navegación autónoma, captura de la realidad y gestión de activos geoespaciales, donde la exactitud del dato es clave.

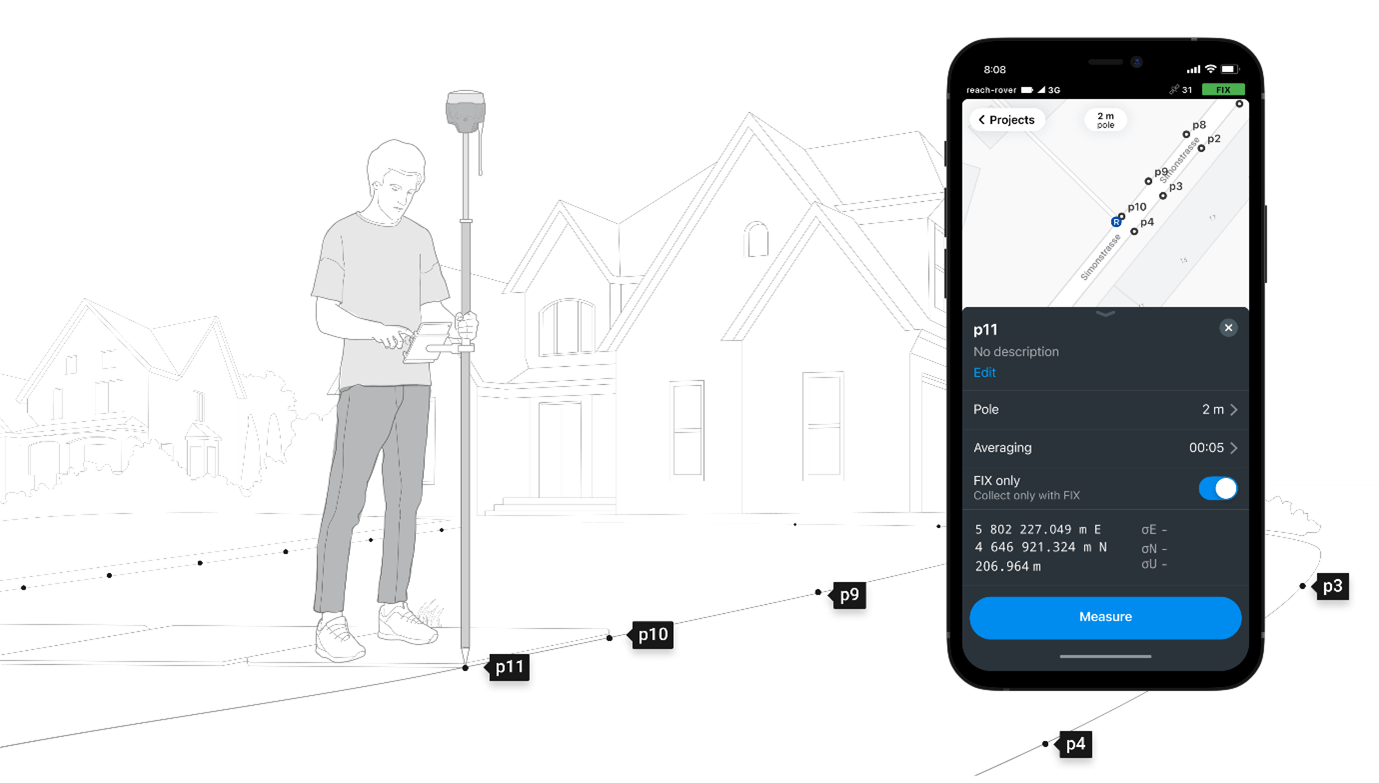

¿Qué función realiza un sistema RTK?
Los receptores GNSS tradicionales, como los que usamos en automóviles o smartphones, calculan la posición midiendo el tiempo que tarda una señal de satélite en viajar hasta el receptor. Este proceso permite triangulación a partir de las señales de varios satélites (GPS, GLONASS, Galileo, BeiDou), pero la precisión suele estar en el orden de metros debido a errores atmosféricos, retrasos ionosféricos y ruido de señal.
El sistema RTK resuelve estas limitaciones aplicando correcciones en tiempo real para compensar esos errores.
Para trabajar en RTK es necesario al menos dos receptores, uno fijo como estación base o referencia cuyas coordenadas serán conocidas y otra móvil comúnmente llamada rover, que recibirá correcciones desde la base fija mediante un canal de comunicación (radio UHF, Internet (NTRIP), wifi…).
Así, tanto la estación fija como rover reciben las señales de los satélites, pero como la posición de la estación fija es conocida, pueden calcularse esos errores o ambigüedades y transmitirlos a la antena móvil para que pueda corregirlos en las mediciones que está efectuando y obtener precisión centimétrica en tiempo real.
Funcionamiento del sistema de posicionamiento RTK paso a paso
- El receptor capta señales de múltiples constelaciones GNSS.
- La estación base calcula los errores en la señal.
- Las correcciones se envían en tiempo real al rover.
- El software del receptor aplica ajustes matemáticos.
- Se obtiene una posición con precisión de 1–2 cm en horizontal.
Este proceso ocurre en tiempo real, habilitando mediciones de alta precisión mientras el receptor está en movimiento, lo que es crítico para levantamientos topográficos, control de obra y guiado de vehículos o maquinaria agrícola u obra civil.
2. ¿Qué información ofrece un sistema GPS RTK?
Un sistema RTK proporciona mucho más que simples coordenadas. Entre la información principal que entrega están:
Coordenadas precisas
Posición tridimensional (X, Y, Z) con precisión centimétrica muy por encima de la GNSS convencional.
Estatus de solución
El estado del algoritmo (por ejemplo, Fix, Float), que indica el nivel de precisión garantizada.
Datos de calidad de señal
Número de satélites, calidad de la señal recibida, nivel de interferencia y condiciones atmosféricas.
Información de correcciones
Estado de la conexión base → rover, latencia y método de comunicación (NTRIP, radio, celular, etc.).
Esta información es de muy alto valor y permitirá convertir dos datos recibidos en información técnica trazable útil para toma de decisiones con confianza.
Además, los datos RTK se pueden visualizar directamente en la controladora o exportar y trabajar en Sistemas de Información Geográfica (SIG), softwares CAD especializados o flujos BIM para análisis, documentación y diseño.
3. Soluciones NTRIP para trabajar en RTK
Una de las preguntas más recurrentes cuando hablamos de RTK es: ¿Entonces es necesario disponer de dos receptores para trabajar con precisión centimétrica? Y la respuesta es: No siempre.
No se necesitan necesariamente dos unidades para RTK todo el tiempo. También se puede trabajar en RTK con un solo rover. En este caso, es necesario conectarse a un proveedor de comparta correcciones a través de internet. Existen diferentes proveedores públicos o privados y normalmente se les conoce como NTRIP. En España, por ejemplo, existe el Servicio de Posicionamiento en Tiempo Real del Instituto Geográfico Nacional, que se puede utilizar gratuitamente tras registrarse en su portal.
4. Aplicaciones del sistema RTK
Poder medir coordenadas en campo con precisión centimétrica en tiempo real tiene numerosas ventajas y aplicaciones. Enumeramos las más relevantes:
- En topografía y construcción será de gran utilidad para replanteo en obra de elementos constructivos, levantamientos as-built, control de obra, certificación, medición de volúmenes.
- En agricultura de precisión, los sistemas GNSS RTK permiten guiado automático de maquinaria, optimización de siembra, reducción de solapes. Todo esto permite optimizar el consumo de combustible, agua y fertilizantes.
- Para trabajos aéreos mediante drones y fotogrametría, un sistema RTK puede actuar como base para UAV, permitiendo la georreferenciación precisa directa o también midiendo puntos de control y chequeo para garantizar las precisiones de los levantamientos y modelos 3D.
- Cartografía y GIS: La integración directa con software GIS facilita el inventario de activos y accesibilidad de los datos.
5. El papel del RTK en los flujos de trabajo de Scan4model

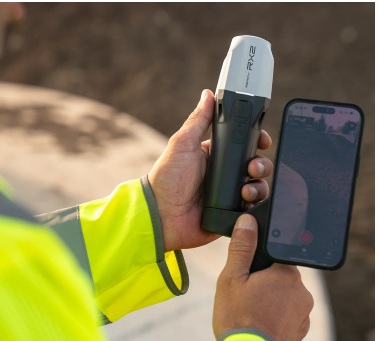

En Scan4model integramos sistemas GNSS RTK como herramienta clave dentro de nuestros flujos de trabajo en proyectos de captura de la realidad. Utilizamos RTK para la medición precisa de puntos de control en escaneado 3D, garantizando una correcta georreferenciación del proyecto desde el inicio. En equipos como FARO Orbis, el apoyo RTK nos permite optimizar y ajustar trayectorias SLAM, mejorando la coherencia global y reduciendo derivas acumuladas. Además, combinamos receptores ligeros como la serie RX con dispositivos móviles (iPhone Pro) para realizar levantamientos georreferenciados ágiles, integrando datos centimétricos directamente en entornos GIS, CAD o BIM. De este modo, convertimos el posicionamiento en un elemento estructural del flujo técnico, no en un paso posterior de ajuste.
En Scan4model conocemos las exigencias reales de campo y las necesidades de topografía, construcción e ingeniería, por lo que sabemos cómo extraer el máximo rendimiento de cada equipo. Nuestro valor está en unir producto, criterio técnico y soporte especializado para que cada inversión sea productiva desde el primer día, optimizando tiempos, reduciendo incertidumbre y anticipando problemas antes de que impacten en obra.
Podemos garantizar datos precisos, trazables y listos para integrarse en entornos CAD, BIM o GIS. No nos limitamos a suministrar equipos ni a capturar información: diseñamos la estrategia de medición adecuada para cada proyecto, configuramos los sistemas, los integramos en tu flujo de trabajo y te acompañamos en su puesta en marcha.
