¿Qué es y cómo funciona un sensor LiDAR?
La tecnología LiDAR se ha convertido en uno de los pilares fundamentales de la captura de la realidad moderna. Desde la topografía, la construcción y la cartografía, hasta la automatización industrial, la agricultura o los vehículos autónomos, los sensores LiDAR permiten medir, modelar y analizar el entorno con una precisión y densidad de datos difícilmente alcanzable por otras tecnologías.
En esta entrada abordamos el LiDAR desde un punto de vista tecnológico y técnico, centrándonos en el principio de medida, el funcionamiento del sensor LiDAR y la interpretación de los datos generados, complementando el enfoque aplicado que ya desarrollamos en nuestro artículo sobre aplicaciones LiDAR.
¿Qué es un sensor LiDAR?
Un sensor LiDAR (Light Detection And Ranging) es un sistema activo de teledetección que utiliza un láser para medir distancias con gran precisión. A diferencia de la fotogrametría, que depende de la luz ambiental, el LiDAR es un sensor activo que emite su propia radiación infrarroja, lo que le permite operar de día, de noche y en condiciones complejas.

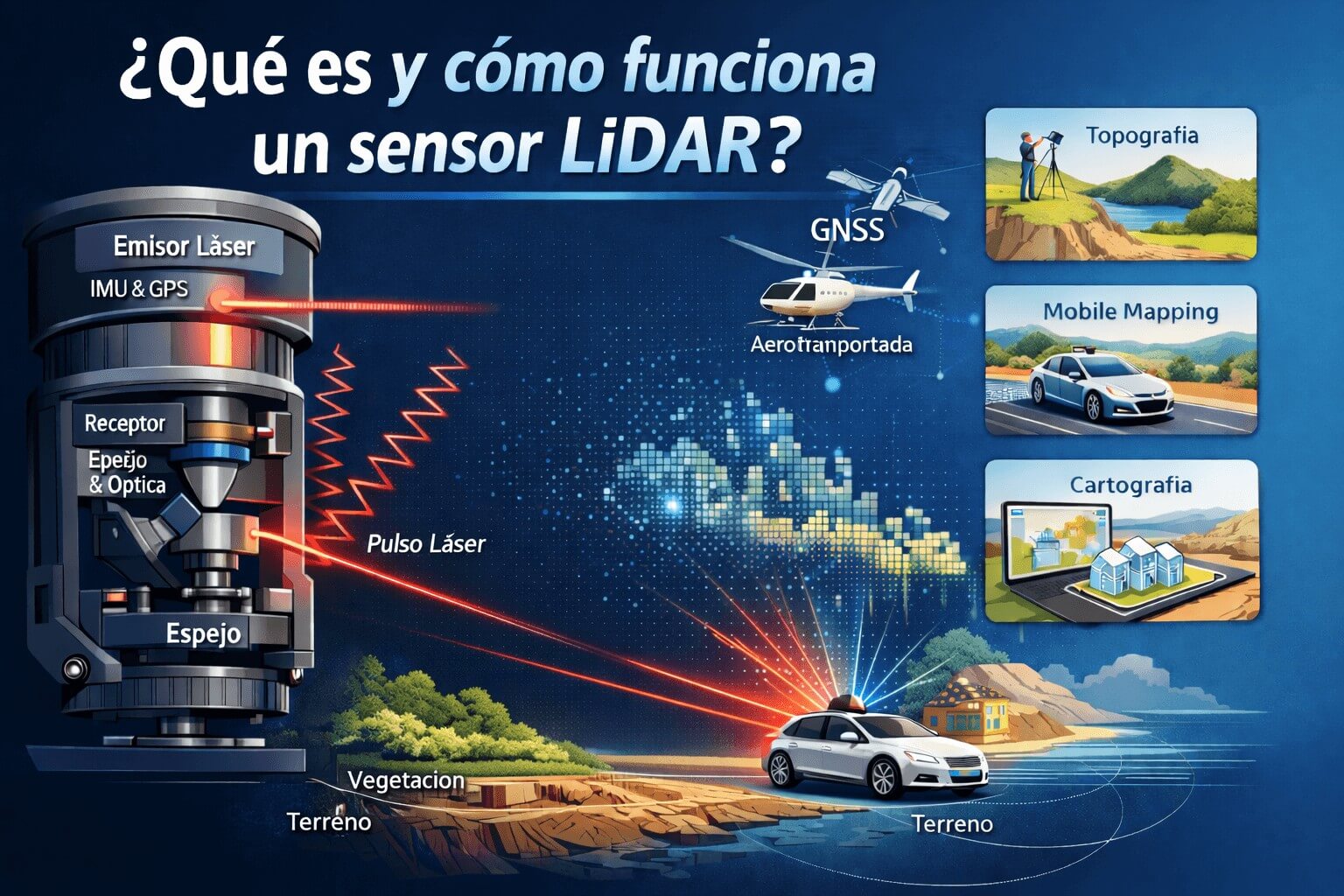

Un sistema LiDAR completo está formado por varios componentes clave:
- Emisor láser, que genera pulsos de luz de longitud de onda conocida.
- Receptor óptico, que detecta el retorno del pulso reflejado en los objetos.
- Óptica y espejo de escaneo, responsables del patrón de barrido (lineal, oscilante o en zigzag).
- Unidad de medición inercial (IMU), que registra orientación, aceleración y rotación.
- Sistema de navegación inercial y GNSS (GPS, GLONASS, Galileo), para posicionar cada medición en el espacio.
- Hardware y software de adquisición, procesado y registro de datos en tiempo real.
Estos sensores pueden integrarse en múltiples plataformas: láser escáner terrestre TLS, vehículo aéreo no tripulado, automóvil, helicóptero, avión o sistemas móviles para almacenes, infraestructura urbana y logística.
¿Cómo funciona un sensor LiDAR?
Entender el funcionamiento de un sensor LiDAR implica comprender su principio físico básico: la medición del tiempo de vuelo de un pulso láser.
El proceso es el siguiente:
- El sensor emite un pulso de luz láser hacia el entorno.
- El pulso viaja por el aire, impacta en un objeto (suelo, vegetación, edificio, maquinaria, agua, etc.) y se refleja.
- El receptor capta el pulso de retorno.
- Midiendo el tiempo transcurrido entre la emisión y la recepción, y conociendo la velocidad de la luz, el sistema calcula la distancia mediante una función matemática básica.

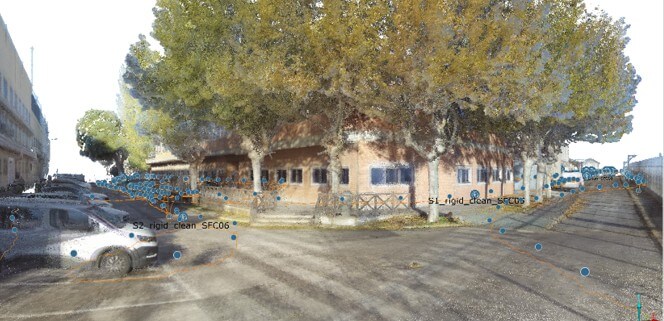

Este proceso se repite cientos de miles o millones de veces por segundo, generando una enorme cantidad de mediciones que se traducen en una colección de puntos con sus coordenadas XYZ más conocido como nube de puntos 3D.
Si además se incorpora un sensor de imagen, obtendremos una nube de puntos 3D a color.
Gracias al uso combinado del sistema global de navegación por satélite y la unidad de medición inercial, cada punto queda georreferenciado con coordenadas precisas, incluso cuando el sensor está en movimiento, como en un vehículo autónomo, una aeronave o un sistema SLAM.
¿Cómo funciona la tecnología LiDAR en detalle?
Cuando se analiza cómo funciona la tecnología LiDAR, entran en juego conceptos más avanzados como:
- Fase de la onda: en algunos sistemas se analiza la variación de fase del pulso láser para mejorar la precisión.
- Densidad de puntos: número de impactos por metro cuadrado, clave en escaneo tridimensional de alta resolución.
- Múltiples retornos: un mismo pulso puede reflejarse en diferentes superficies (copas de árboles, ramas, suelo), algo esencial en estudios de forestales, agricultura y geología e incluso lechos marinos y fondos de lagos.
- Tiempo real: muchos sistemas procesan datos en tiempo real, permitiendo navegación, control de calidad y visualización inmediata.
A diferencia del ultrasonido, que también mide distancias, pero con menor alcance y precisión, el LiDAR ofrece un equilibrio óptimo entre velocidad, alcance y resolución. Por eso es la tecnología elegida para navegación, cartografía, modelo digital del terreno y automatización industrial.
¿Cómo interpretar los datos LiDAR?

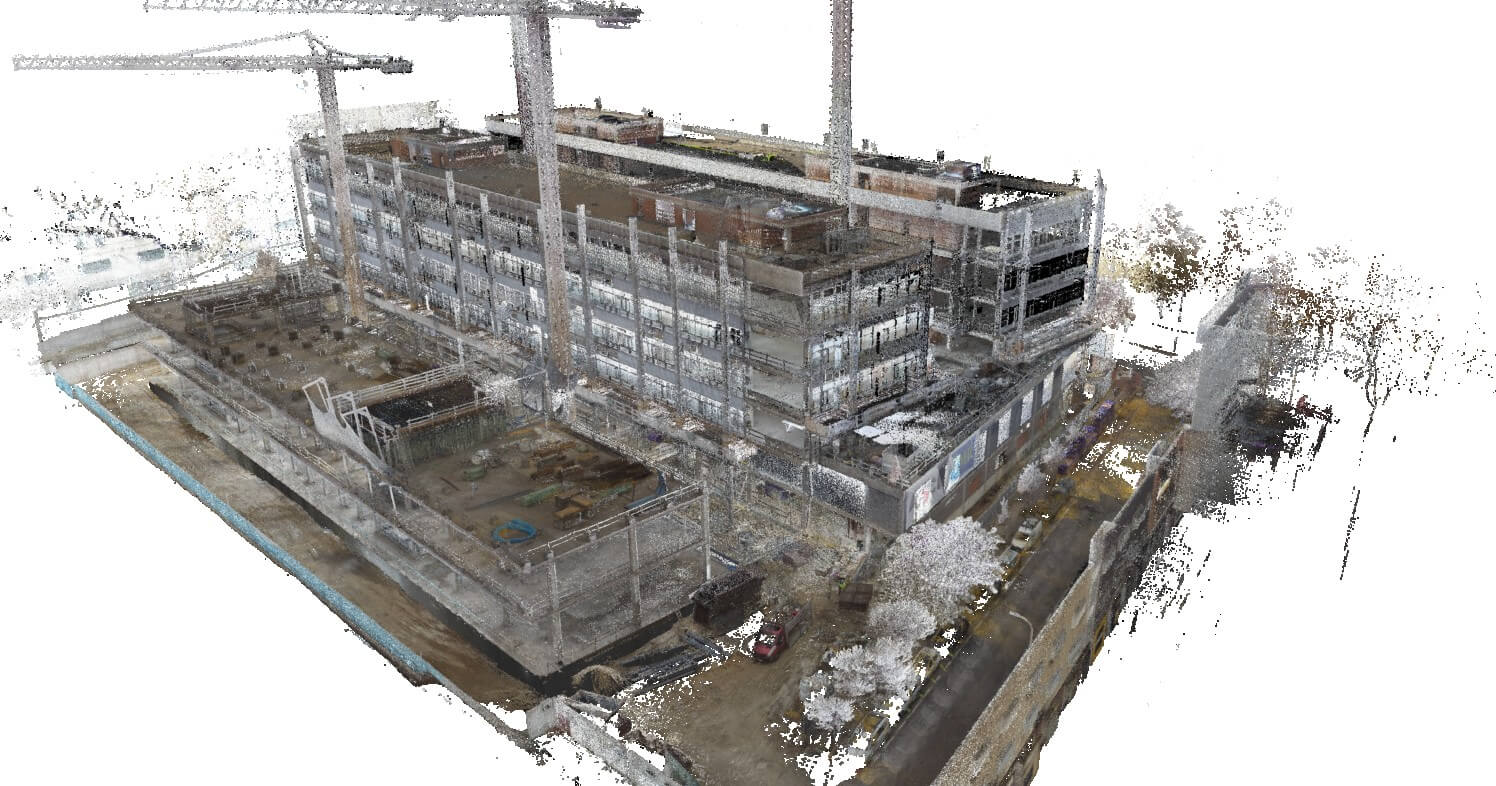

El resultado directo de un escaneo LiDAR es una nube de puntos, un conjunto masivo de datos tridimensionales que representan el entorno con gran fidelidad geométrica.
Cada punto puede contener información adicional como:
- Intensidad del retorno
- Clasificación (suelo, vegetación, edificio, infraestructura)
- Color (si se combina con fotogrametría)
A partir de la nube de puntos se pueden generar productos como:
- Modelos digitales del terreno (MDT)
- Modelos digitales de superficie (MDS)
- Mapas y cartografía técnica.
- Gráficos 3D por computadora
- Modelos BIM y gemelos digitales
La correcta interpretación de estos datos depende tanto del software como de la experiencia en visión artificial, realidad aumentada y realidad virtual, campos cada vez más ligados al LiDAR.

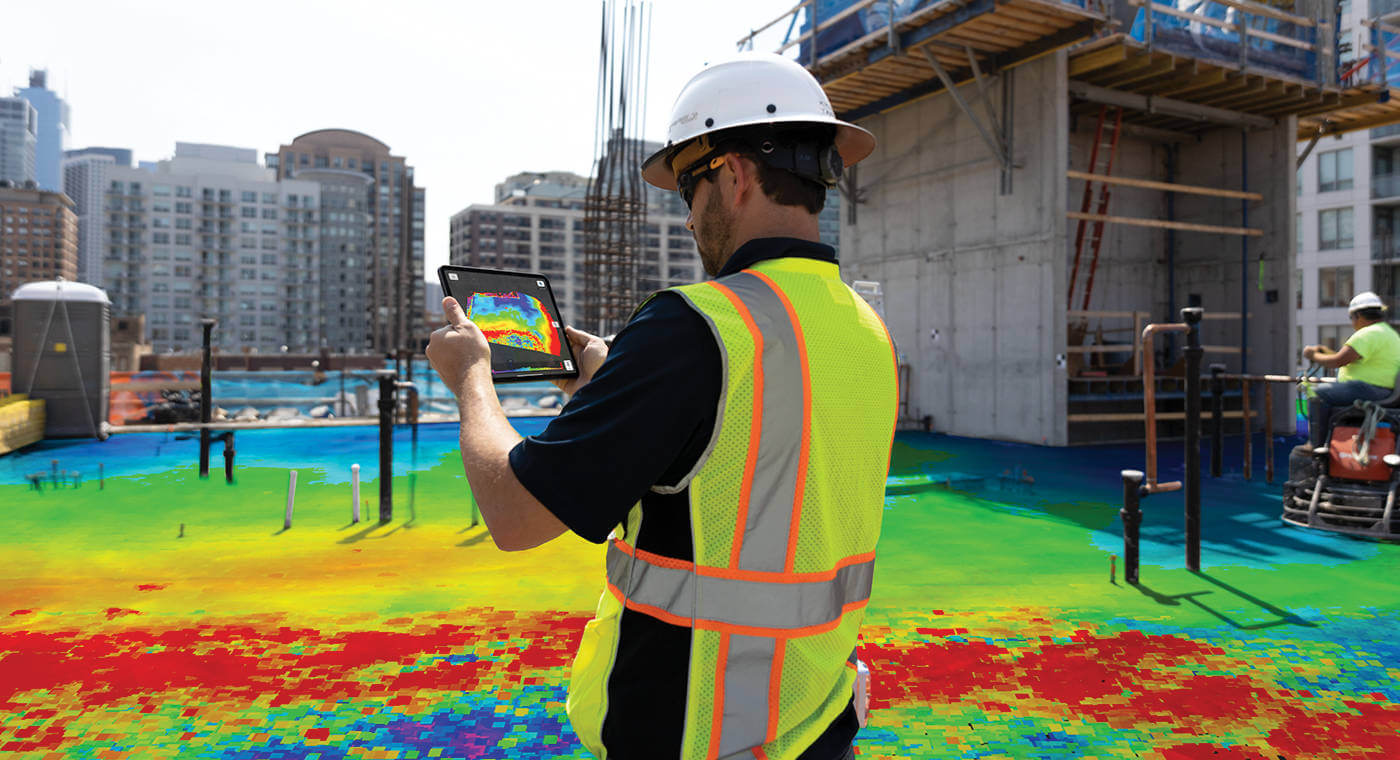

En proyectos de construcción, infraestructura urbana, arqueología o topografía, la calidad del dato LiDAR impacta directamente en la productividad, la toma de decisiones y la reducción de errores en fases posteriores.
LiDAR como tecnología clave en captura de realidad
Hoy en día, el LiDAR es una tecnología transversal presente en:
- Construcción y obra civil
- Gestión forestal
- Agricultura de precisión
- Cartografía y teledetección
- Automatización industrial y logística de almacenes
- Vehículos autónomos y navegación
- Logística y gestión de infraestructuras
Comprender cómo funciona un sensor LiDAR es clave para aprovechar todo su potencial. No se trata solo de un escáner, sino de un sistema tecnológico completo que combina láser, óptica, navegación, hardware y software para capturar la realidad en tres dimensiones con una precisión excepcional.
En Scan4model utilizamos sensores LiDAR de última generación tanto en servicios de captura como en la comercialización de equipos especializados, integrándolos con GNSS, sistemas inerciales y flujos de trabajo BIM. Esto nos permite ofrecer soluciones completas, desde la medición hasta la explotación avanzada del dato. Podemos ayudarte tanto a capturar datos LiDAR como a elegir el equipo adecuado para cada proyecto, acompañándote desde la tecnología hasta el resultado final.
Si quieres profundizar en qué se puede hacer con LiDAR, te invitamos a leer nuestro artículo sobre 👉 aplicaciones LiDAR, donde mostramos casos reales y usos prácticos en diferentes sectores.
