Cuando pensamos en BIM, casi siempre nos viene a la mente el típico software para empezar un lienzo en blanco. Pero, ¿qué pasa con el patrimonio, las reformas o los edificios existentes? El ecosistema BIM va mucho más allá de los programas de escritorio. En este escenario, los escáneres láser entran en juego, permitiéndonos capturar la realidad mediante nubes de puntos de alta precisión que sirven como la base perfecta para el modelado a partir de nubes de puntos y la obtención de un modelo 3D fiel a la realidad. Ahora bien, capturar millones de puntos en una jornada de trabajo es la parte «fácil». El verdadero reto empieza después: ¿cómo gestionar y optimizar ese volumen masivo de datos para que sea útil en nuestro flujo de modelado?

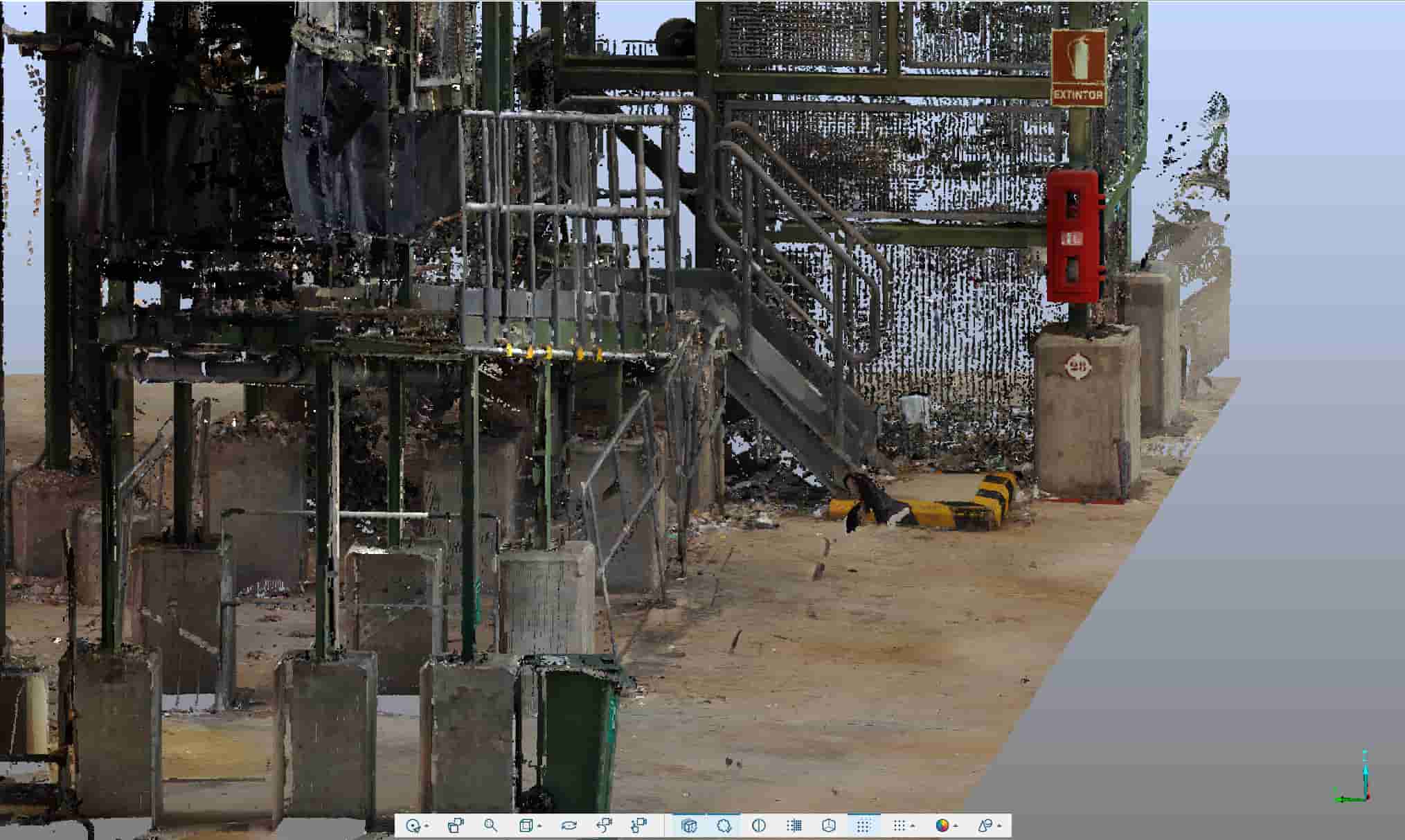

Para entender el proceso paso a paso desde el escaneo hasta el modelo final, primero debemos aclarar qué es exactamente una nube de puntos. Imagina que lanzas gotas de pintura invisibles dentro de una habitación y cada una se queda congelada en el aire justo en el momento en que toca una pared. El resultado visual de todas esas «gotas» flotando juntas es una silueta en 3D. Vista de lejos, parece una fotografía tridimensional, pero al acercarte, descubres que son solo millones de puntos suspendidos en el espacio. Frente a los métodos de medición manuales tradicionales, esta tecnología de levantamiento transforma las reglas del juego al superar las expectativas del sector en dos aspectos críticos: tiempo y precisión.
Para profundizar en esta comparación, cuando un equipo técnico acude a una edificación antigua con cinta métrica, flexómetro y distanciómetro láser manual, el riesgo de cometer errores por omisión o por malas lecturas es extremadamente elevado. Las esquinas no siempre están a 90 grados, los muros antiguos presentan desplomes o deformaciones que el ojo humano no detecta a simple vista, y las alturas varían de un extremo a otro de una estancia. Este levantamiento tradicional obliga a realizar croquis manuales complejos que muchas veces obligan al técnico a regresar al sitio del proyecto porque olvidó tomar una medida crucial. La nube de puntos elimina por completo este problema.
Al capturar el entorno de manera masiva, no solo registramos las dimensiones principales, sino también las imperfecciones del edificio, las catenarias de las vigas, los desniveles del suelo y la posición exacta de cada elemento visible, la base idónea para una futura documentación as-built fiable. Esto se traduce en un ahorro de costes indirectos brutal, ya que se evitan visitas adicionales de comprobación al sitio y se mitigan los errores en la fase de diseño que luego costarían miles de euros corregir en la fase de obra.
En el mercado existen diferentes opciones de escáneres láser. En Scan4model trabajamos con la tecnología de FARO, la cual nos proporciona un ecosistema robusto de herramientas tanto para la captura como para el postproceso de la nube de puntos. La elección de FARO no es casualidad; sus equipos destacan en el ámbito de la ingeniería y la arquitectura por su excelente relación entre velocidad de captura, portabilidad y precisión milimétrica en rangos de larga distancia. Además, los sensores integrados del dispositivo, como el GPS, la brújula electrónica y los sensores de inclinación, facilitan que cada toma de datos individual cuente con información geoespacial de alto valor para las fases posteriores.
Así es como llevamos un proyecto desde el mundo real al entorno digital, paso a paso:
Paso 1: La jornada de escaneo

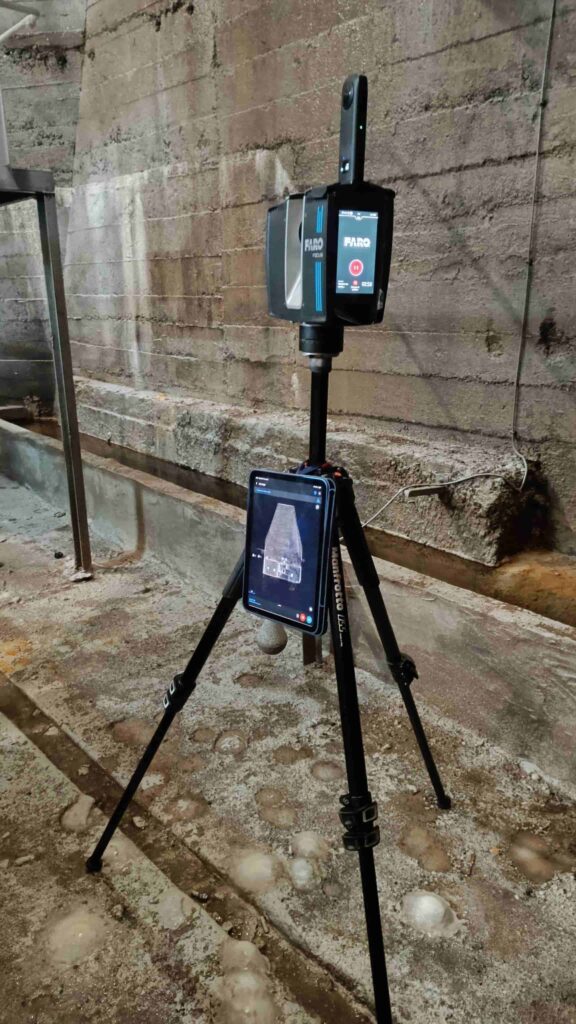

Todo comienza sobre el terreno. En esta etapa definimos los parámetros de la toma de datos, haciendo especial hincapié en las zonas y elementos críticos que más le importan al cliente. Antes de encender el escáner, realizamos un reconocimiento visual del espacio. Es vital planificar la ubicación estratégica de cada «estación» o posición del escáner para evitar zonas de sombra (puntos ciegos detrás de pilares, mobiliario o tabiques). En esta fase de planificación en campo se decide la resolución y la calidad del escaneo. No todos los proyectos requieren el mismo nivel de detalle: por ejemplo, la fachada de un edificio histórico con ornamentaciones complejas exigirá una resolución muy alta y registro de color (fotografía HDR) que aporte textura realista a los puntos, mientras que un sótano diáfano o una nave industrial pueden escanearse a resoluciones medias para optimizar el tiempo. En determinados proyectos, esta captura puede complementarse con técnicas de fotogrametría para cubrir zonas elevadas o de difícil acceso.
Paso 2: El procesamiento de los escaneos

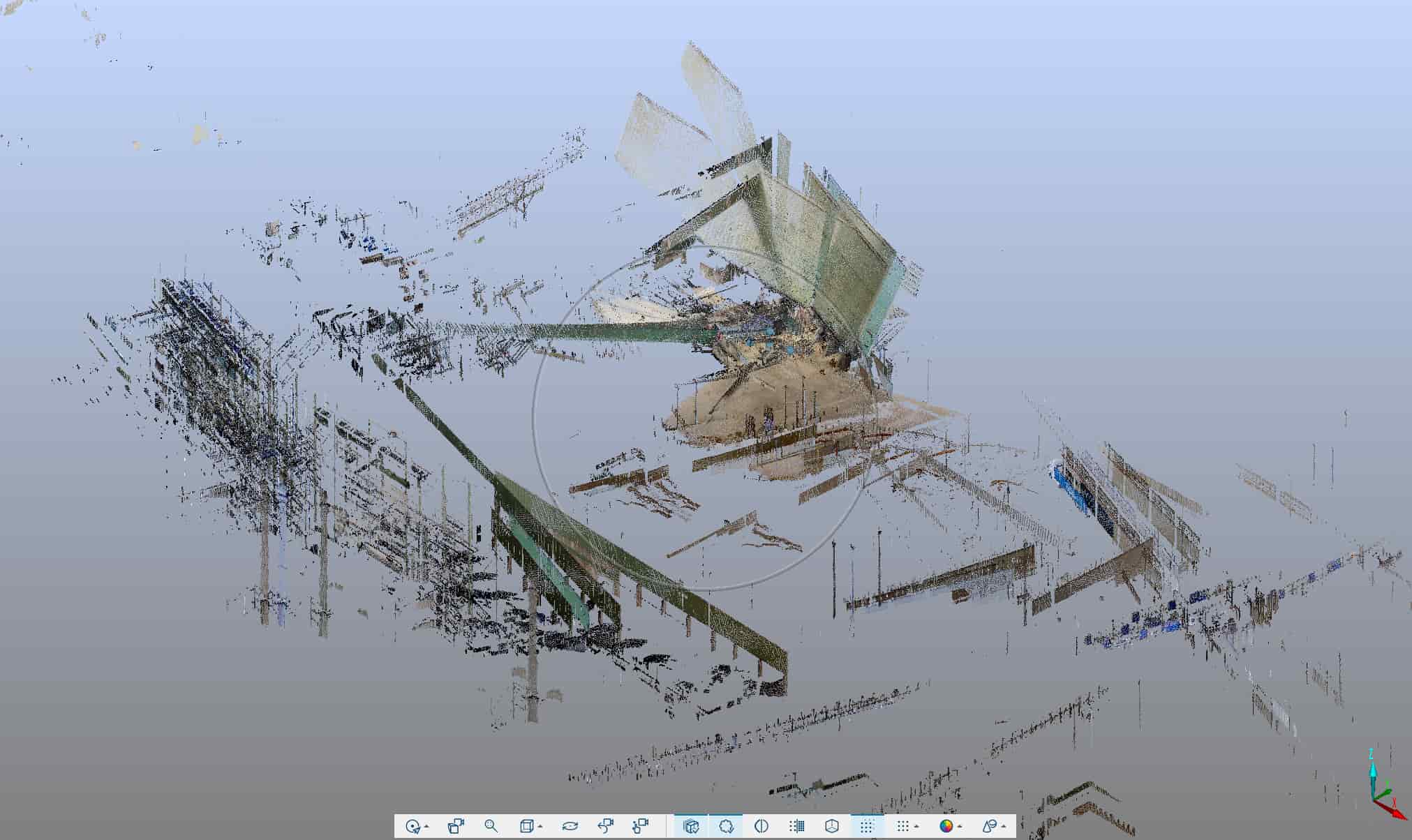

Una vez terminada la digitalización en campo, trasladamos esa información al ordenador utilizando el software FARO Scene. Lo primero que hacemos es importar todos los escaneos a un proyecto y procesarlos, aplicando los ajustes y parámetros idóneos para una correcta visualización de la información. Al importar los escaneos, es completamente normal que aparezcan desordenados o encimados. Si durante la jornada de trabajo los escaneos no se registraron automáticamente en campo, llega el momento de «ordenar» y alinear la posición de cada escaneo en el software.
Paso 3: Registrar los escaneos
Es aquí donde, poco a poco, las piezas encajan y se va consolidando la geometría global del espacio. El registro es, técnicamente, el procedimiento de aplicar operaciones matemáticas de rotación y traslación a cada una de las posiciones de escaneo para ubicarlas en un único sistema de coordenadas global (ejes X, Y y Z).
Aunque finalizado el registro parezca que el objetivo está cumplido, no confundirse: hasta este momento solo tenemos escaneos individuales alineados, no una nube de puntos unificada. Este matiz es crucial en el flujo de trabajo Scan to BIM y suele ser uno de los errores más comunes entre los profesionales que se inician en esta tecnología. Cuando finaliza el registro, lo que el software maneja es una estructura de posiciones vinculadas jerárquicamente. Cada posición mantiene su propio archivo de puntos independiente. Si intentáramos exportar este conjunto de datos en bruto a un programa de modelado, el rendimiento de los ordenadores se desplomaría debido a la redundancia masiva de datos en las zonas donde los escaneos se solaparon.
Paso 4: Creación de la nube de puntos

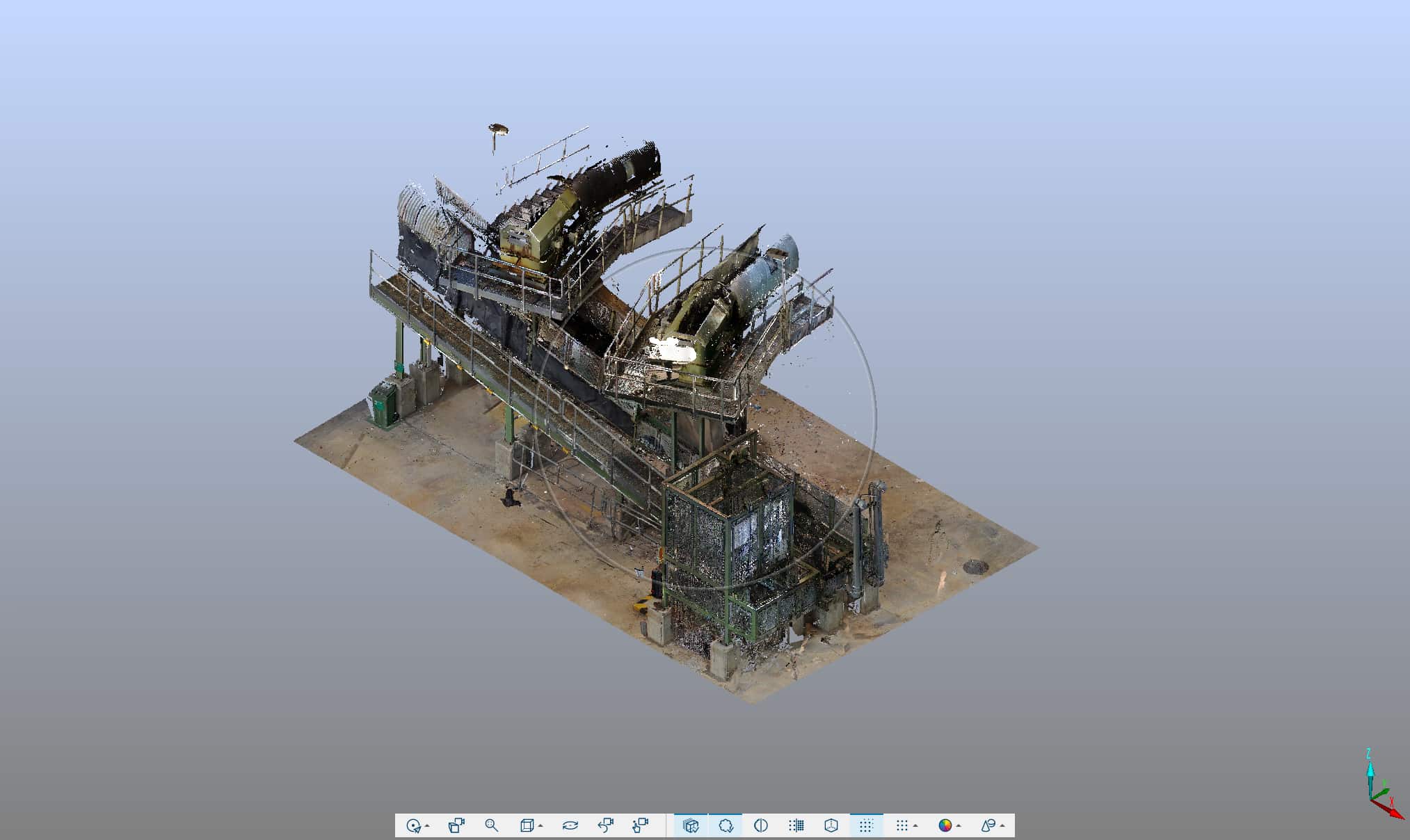

Ya una vez finalizado el registro y que los escaneos se vean coherentes en cuanto a su posición, es hora de convertir el conjunto de escaneos en una nube de puntos unificada. Una vez creada, vemos que es más ágil y que ya no son archivos por separado, sino solo un «elemento».
Paso 5: Limpieza de la nube de puntos

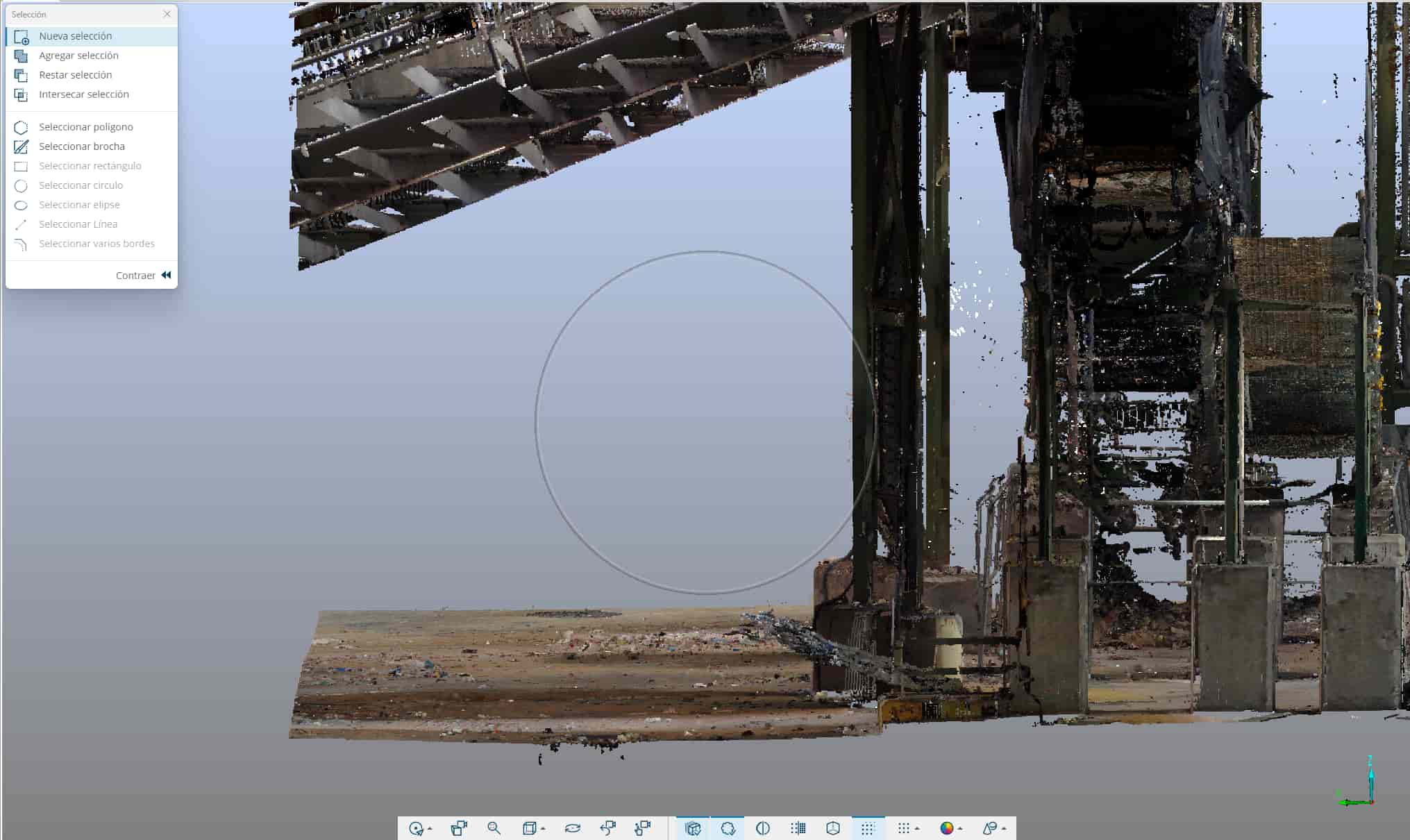

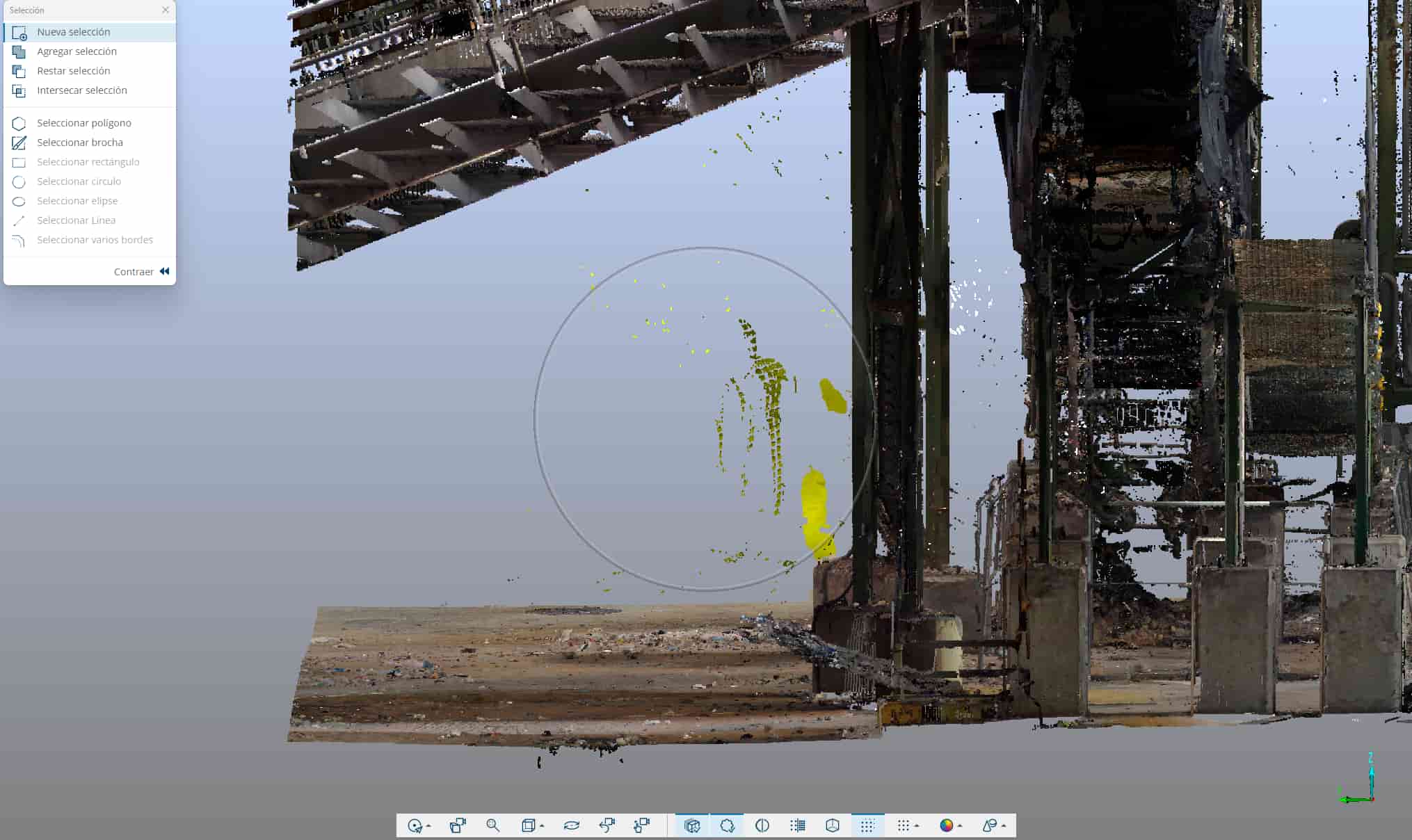

Durante una jornada de trabajo es inevitable que se crucen personas, vehículos o elementos móviles que terminan «ensuciando» la captura. Por eso, antes de avanzar, es fundamental realizar una limpieza digital para eliminar todos aquellos puntos residuales que no aportan valor y que solo entorpecerían el flujo de trabajo a la hora de modelar. La limpieza de la nube de puntos es un trabajo artesanal que requiere criterio técnico. Además de las personas en movimiento o el tráfico rodado en entornos urbanos, existen otros tipos de «ruido» que deben corregirse. Por ejemplo, la vegetación exterior que se mueve con el viento genera nubes borrosas de puntos flotantes que dificultan la correcta delimitación de fachadas o cubiertas. Los espejos y los cristales de las ventanas actúan desviando el pulso láser, lo que genera geometrías fantasmas o duplicadas flotando fuera de los límites reales del edificio.
Paso 6: Exportar a un formato compatible con el software de modelado

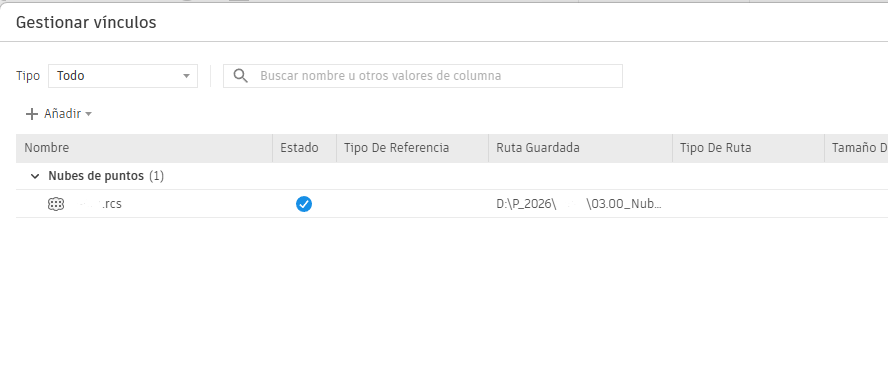

Una vez limpia y registrada, el paso final en Scene es indexar y exportar el proyecto como una nube de puntos unificada. Como el software más extendido en la industria es Autodesk Revit, exportamos la información en formatos .rcs o .rcp, dejando el archivo listo para pasar a la fase de modelado y ser vinculado. Cabe destacar que, aunque estos son los estándares para el ecosistema de Autodesk, existen muchos otros formatos abiertos e intercambiables de nube de puntos (point cloud) en el mercado, como .e57, .las o .ply.

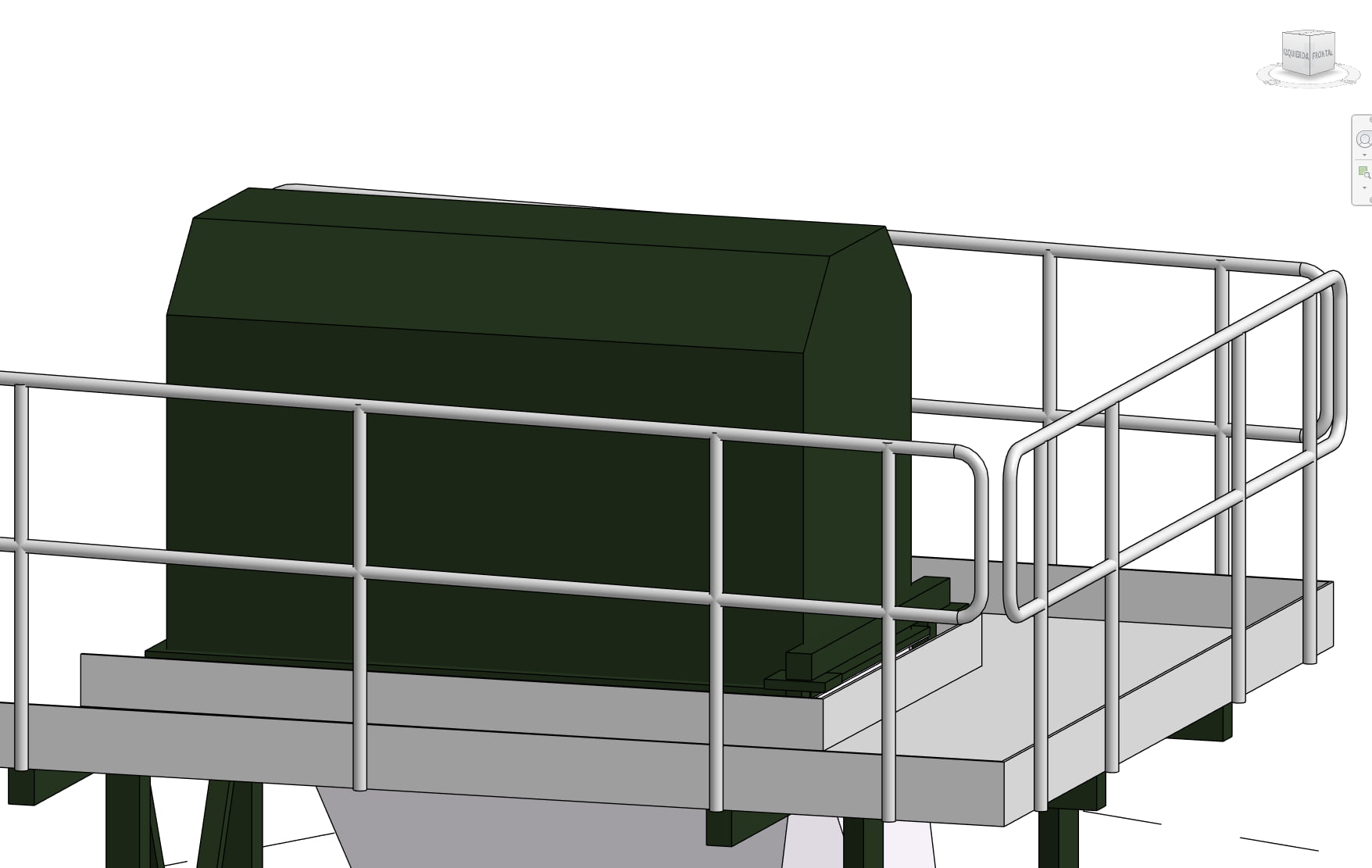

Paso 7: Modelado 3D en Revit a partir de la nube de puntos

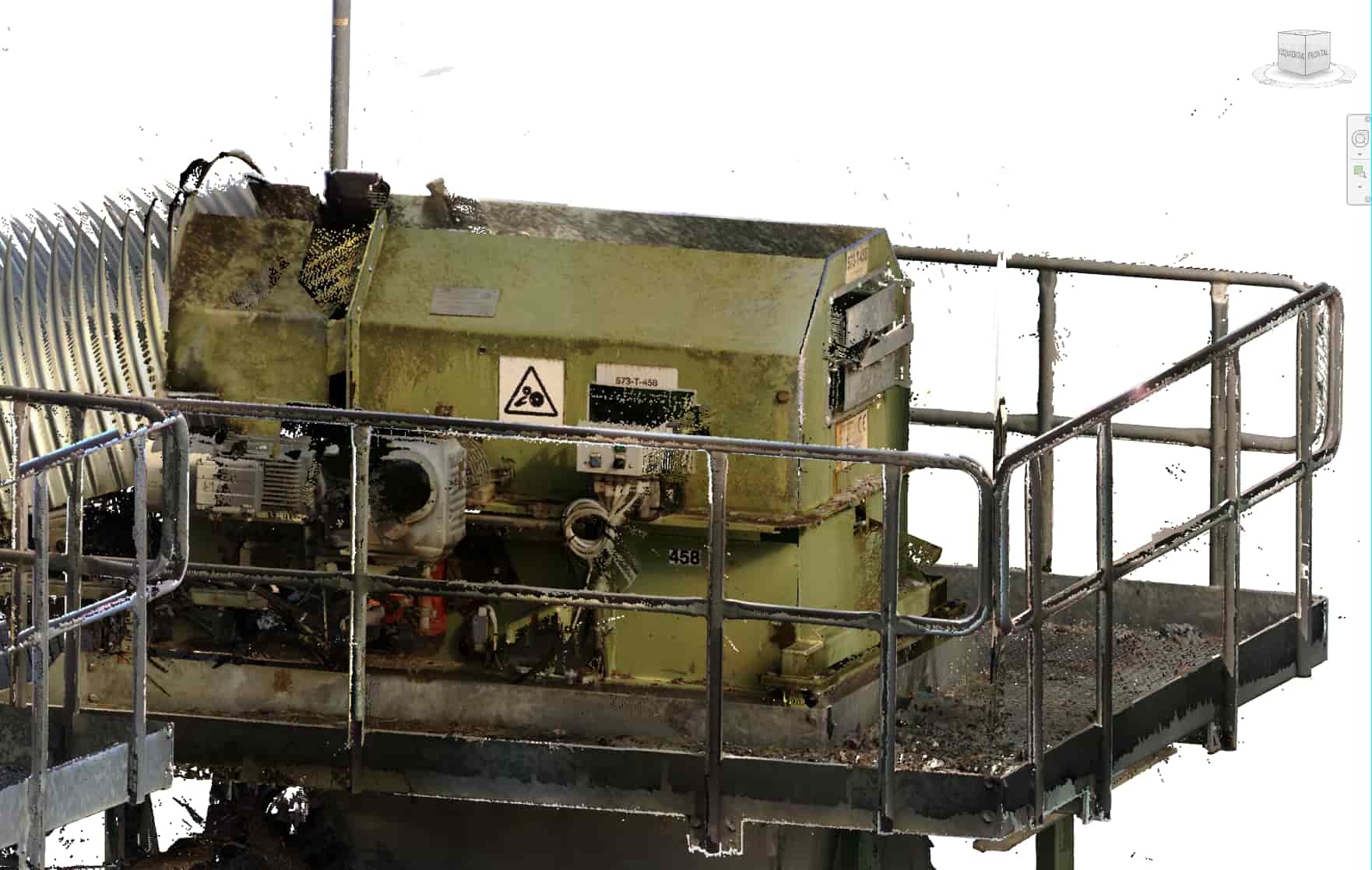

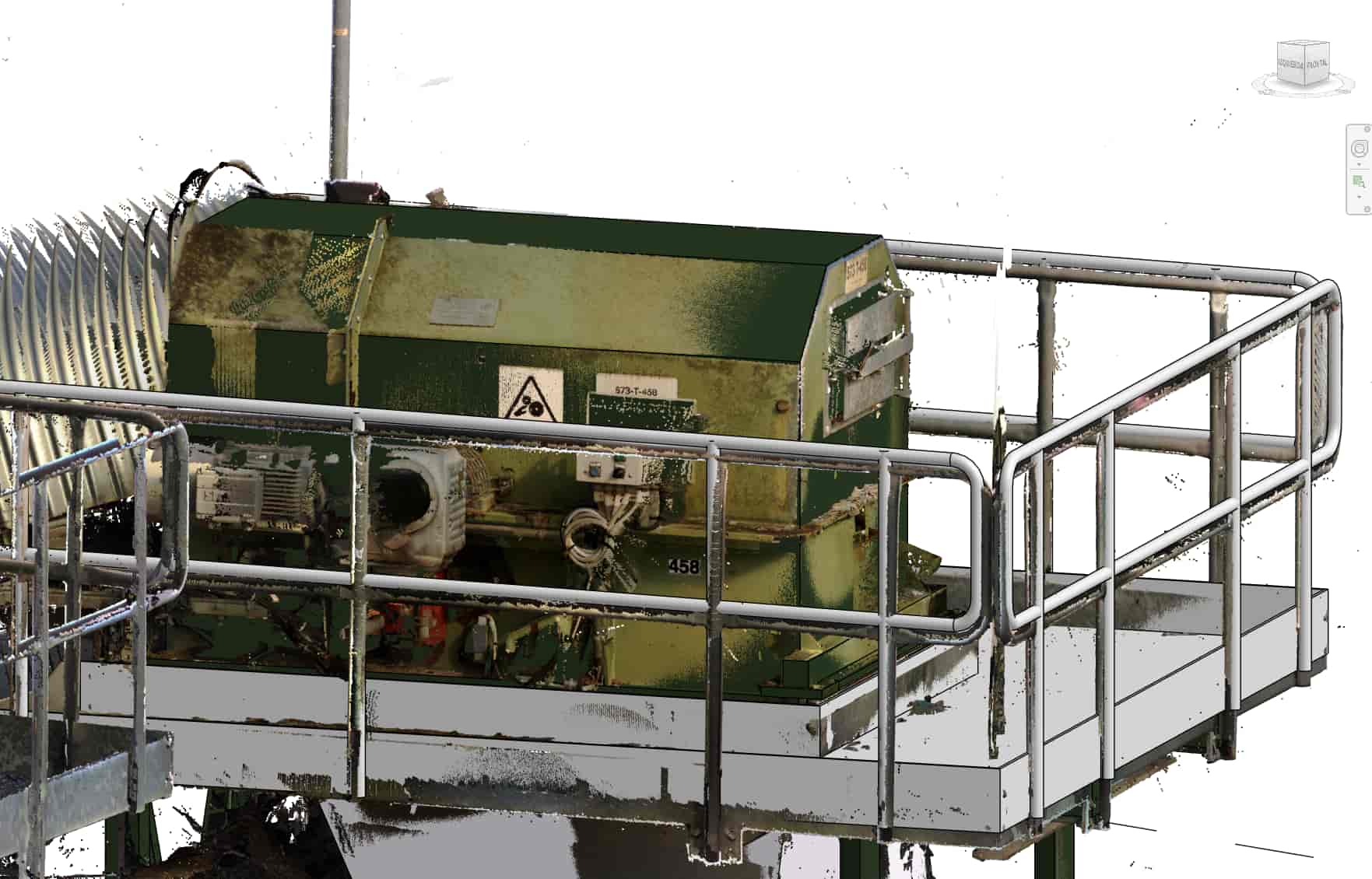

Con la nube vinculada al software BIM, el proceso es similar al modelado tradicional, pero con una ventaja brutal: ya no inventamos nada ni dependemos de planos desactualizados de un edificio existente. Lo que hacemos es, en cierto modo, «calcar» la realidad sobre los puntos, garantizando que el modelo 3D sea una representación precisa e idéntica del edificio real. Al trabajar dentro del entorno BIM con la nube de puntos vinculada, utilizamos planos de corte y secciones dinámicas para analizar la morfología real de las estructuras. En lugar de trazar una pared genérica recta de 30 centímetros basada en una suposición, la nube de puntos nos revela el espesor exacto del muro en toda su extensión, mostrando incluso si presenta desviaciones longitudinales o variaciones de grosor debido a reformas.
Antes de empezar a modelar, siempre es obligatorio definir el alcance con el cliente. Hay que tener claro el LOD (Nivel de Desarrollo), las disciplinas requeridas (arquitectura, estructura e instalaciones MEP) y qué partes específicas de la nube son el objetivo prioritario.
La nube de puntos es una de las herramientas más potentes del ecosistema BIM actual. Agiliza drásticamente la toma de datos en campo y eleva la precisión a niveles milimétricos. En Scan4model dominamos todo este flujo para construir un modelo 3D a partir de una nube de puntos, sea cual sea su complejidad y escala, transformando millones de puntos en información inteligente que resuelve los problemas reales de nuestros clientes.
En definitiva, delegar la toma de datos y el modelado Scan to BIM en un equipo especialista no es un gasto, sino una inversión estratégica de alto retorno. En Scan4model acompañamos a arquitectos, ingenieros, constructoras y gestores patrimoniales durante todo el ciclo de vida digital de sus inmuebles. Gracias a nuestra experiencia técnica y a la integración del ecosistema de hardware y software de FARO y Autodesk, logramos reducir drásticamente los plazos de entrega y eliminar las incertidumbres métricas en fase de proyecto. Si buscas dar el salto de calidad definitivo en tus proyectos de reforma, restauración o gestión de activos, el flujo de trabajo basado en nubes de puntos es el camino idóneo para asegurar el éxito operativo.
