1. Qué es la fotogrametría
La fotogrametría es la técnica cuyo fin es estudiar y definir con precisión la forma, dimensiones y posición en el espacio de un objeto cualquiera, utilizando esencialmente medidas hechas sobre una o varias fotografías de ese objeto.
La palabra fotogrametría proviene de la unión de “foto” (imagen o luz) y “metría” (medición), por lo que su significado sería la técnica que permite obtener dimensiones, geometría y posición espacial de objetos o entornos a partir de imágenes fotográficas.
Es una técnica de captura de la realidad que permite obtener información geométrica y métrica de un objeto, edificio, terreno o instalación a partir de imágenes.
En términos sencillos, consiste en utilizar fotografías tomadas desde diferentes posiciones para reconstruir un modelo tridimensional del entorno.
Aunque tradicionalmente se ha asociado a la cartografía y la topografía, por el extendido uso de los sistemas de captura aéreos tripulados y no tripulados (drones), existen otros tipos de fotogrametría de objeto cercano muy utilizados para la documentación de edificios o elementos patrimoniales e incluso para inspecciones industriales, obteniendo precisiones de grado metrológico.
El principal valor de esta técnica reside en transformar una serie de imágenes en datos útiles: medidas, superficies, ortofotos, nubes de puntos y modelos 3D.
En el contexto profesional, la fotogrametría no es solo una herramienta visual, sino un sistema capaz de generar información técnica sobre la geometría real de un activo o espacio existente.
2. ¿Cómo funciona la fotogrametría? De imágenes 2D a datos 3D

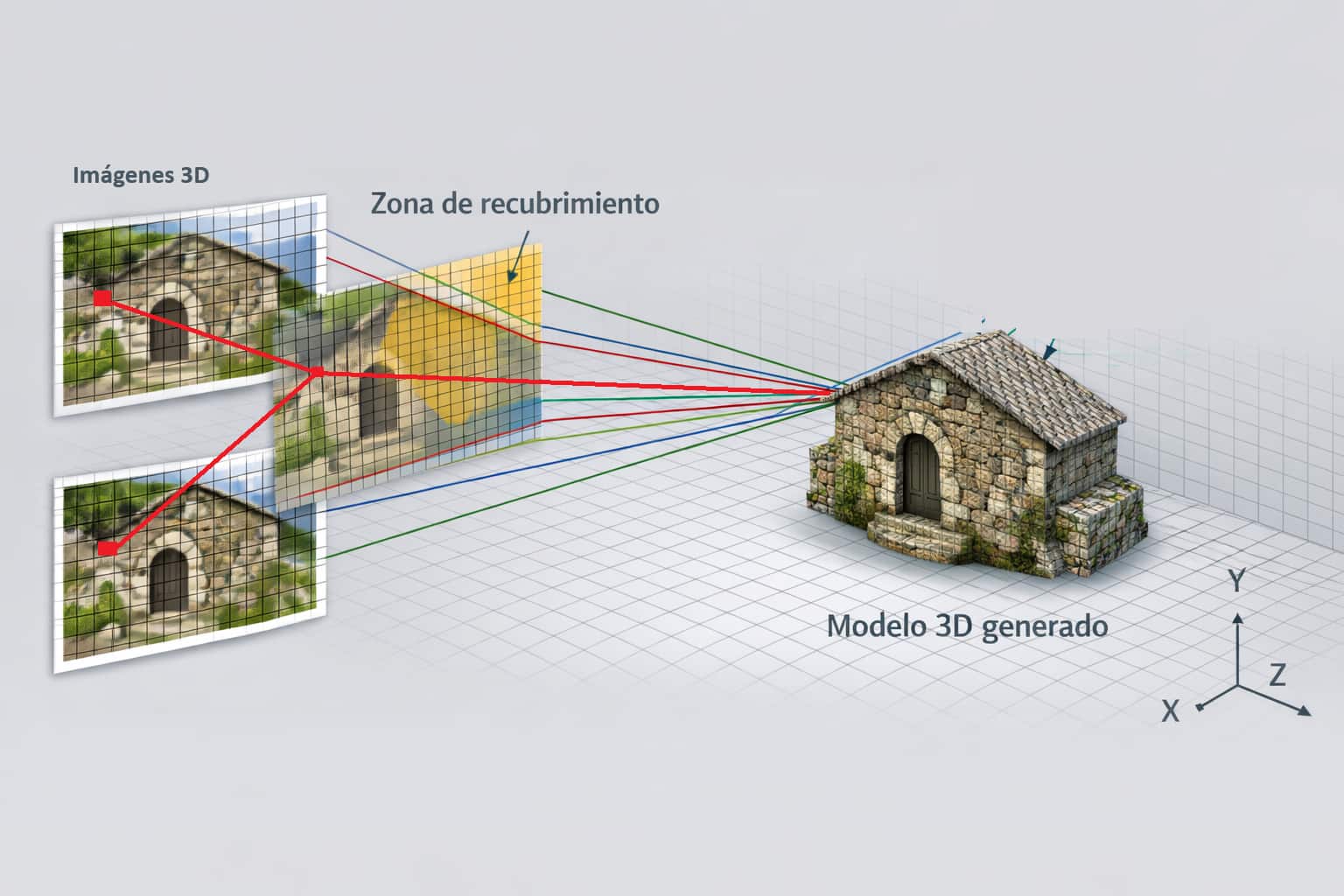

El funcionamiento de la fotogrametría se basa en que, si disponemos de dos imágenes de un mismo objeto tomadas en diferentes posiciones, pero con recubrimiento (zona en común) de una parte del objeto, podremos intersecar rayos convergentes en puntos homólogos y, por cada par de píxeles (2D) de las imágenes, obtener un punto 3D en el espacio o modelo.
El proceso comienza con la captura de múltiples imágenes con suficiente solape entre ellas. Cada fotografía recoge información de luz, textura, color y posición relativa de los elementos de la escena.
Posteriormente, un software especializado identifica puntos comunes entre las diferentes imágenes. Estos puntos se analizan mediante algoritmos matemáticos y de visión artificial, que permiten calcular su posición tridimensional mediante triangulación espacial.
A partir de ahí, el flujo evoluciona desde una nube inicial de puntos hasta una reconstrucción más completa que puede incluir superficies, mallas texturizadas, ortofotografías o incluso modelos preparados para entornos BIM en función de las necesidades específicas de cada proyecto.
Este proceso convierte una simple colección de fotografías en una representación tridimensional precisa y medible del entorno real.
3. Para qué sirve la fotogrametría (usos principales)
La utilidad de la fotogrametría es muy amplia y depende en gran medida del tipo de proyecto.
En construcción, se utiliza para el seguimiento de obra, el control volumétrico, la documentación del estado real y la generación de modelos as-built. Permite comparar la ejecución con el proyecto, medir avances y disponer de una base visual y geométrica fiable.
En arquitectura y BIM, resulta especialmente útil para levantamientos previos, rehabilitación de edificios existentes y modelado de fachadas o interiores.
En industria, la fotogrametría se emplea para la digitalización de instalaciones, inspección de estructuras, inventario de activos y documentación de equipos.
También tiene un papel muy relevante en sectores como la arqueología, la conservación del patrimonio, la agricultura de precisión, la planificación territorial y la cartografía.
La fotogrametría sirve para transformar la realidad física en información digital útil para diseñar, medir, planificar y tomar decisiones.
4. Tipos de fotogrametría
La fotogrametría puede clasificarse en función del método de captura.
La más conocida es la fotogrametría aérea, realizada mediante dron, avión o satélite. Es especialmente útil para grandes superficies, cubiertas, terrenos, movimientos de tierras e infraestructuras.
Ya hablamos de este tema en una entrada anterior: fotogrametría con drones.
Por otro lado, encontramos la fotogrametría terrestre, en la que la captura se realiza desde el suelo con cámara digital o réflex, cámaras 360° o incluso teléfonos móviles. Esta modalidad se utiliza habitualmente en interiores, fachadas, estructuras industriales y elementos arquitectónicos.
Existe además una tercera variante cada vez más utilizada en sensores híbridos que combinan fotogrametría móvil, LiDAR y sistemas de geoposicionamiento RTK.
Cada una de ellas responde a necesidades diferentes de cobertura, precisión, coste y entorno de trabajo.
Profundizaremos más en estas tecnologías en futuras entradas.
5. Qué precisión tiene la fotogrametría y de qué depende
La precisión de la fotogrametría puede variar considerablemente según cómo se realice la captura y el procesamiento.
En proyectos bien planificados y ejecutados, es posible alcanzar precisiones del orden de centímetros o milímetros en distancias cortas. Sin embargo, esta precisión depende de varios factores clave.
Uno de los más importantes es la calidad de la imagen: resolución del sensor, óptica de la cámara y condiciones de iluminación.
También influye la distancia al objeto, el solape entre fotografías, la presencia de textura superficial y la correcta calibración del sistema.
Para alcanzar altas precisiones, es necesario utilizar marcadores o puntos de control. De esta manera podremos escalar el sistema y optimizar los resultados. Para trabajos de gran envergadura se suele utilizar puntos de control medidos con GNSS RTK o estación total; de esta manera se enlaza el proyecto a un sistema de coordenadas oficial o local.
En Scan4model, solemos combinar la fotogrametría con puntos de control y, en determinados proyectos, con escaneo láser, para garantizar resultados robustos tanto en geometría como en georreferenciación.

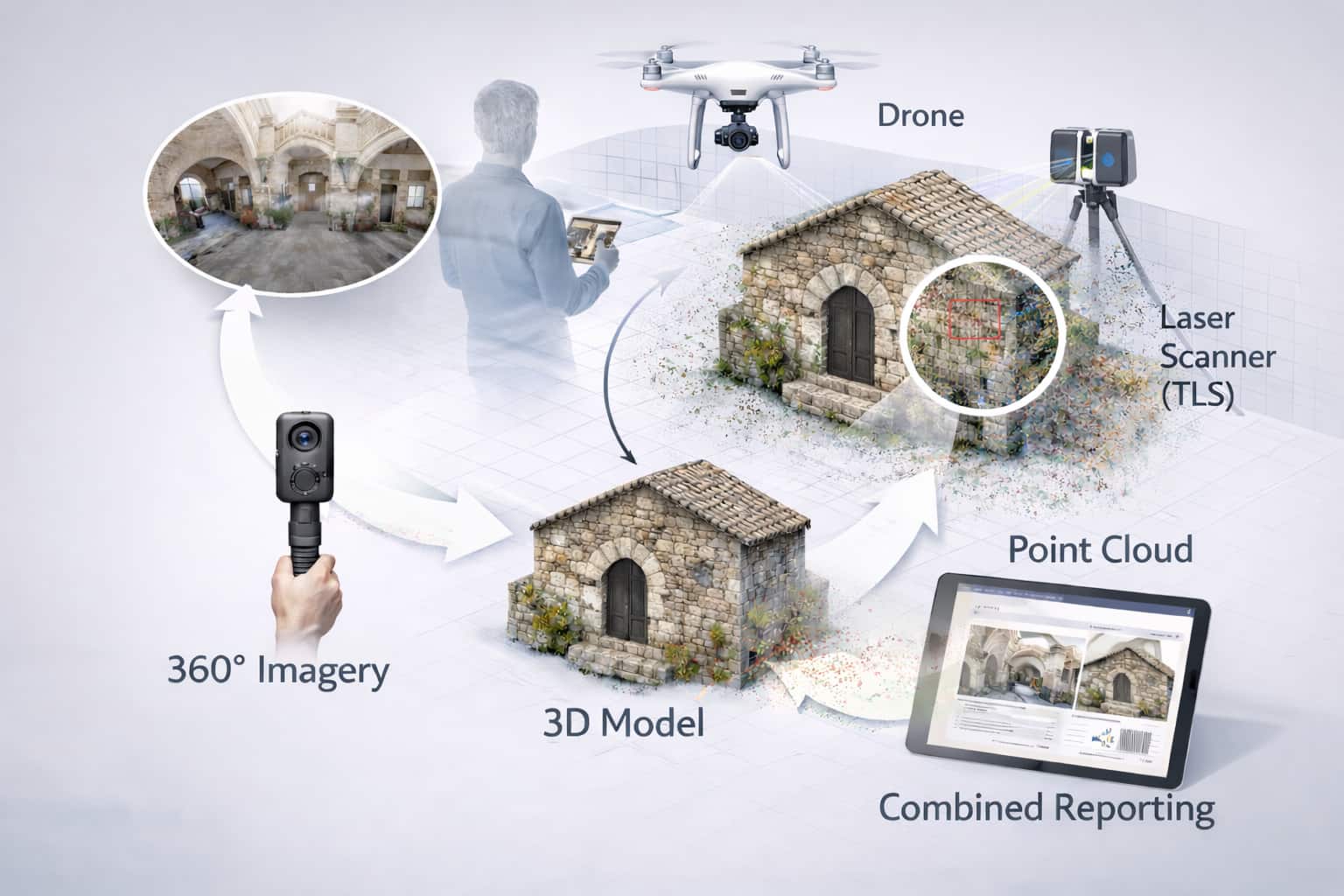

La integración de imágenes 360°, fotogrametría y nubes de puntos constituye una solución especialmente potente para la inspección integral de edificios e instalaciones. Mientras las imágenes 360° aportan una visión global del entorno y facilitan la comprensión del contexto espacial, la fotogrametría permite reconstruir modelos tridimensionales con un mayor nivel de detalle geométrico y capacidad de análisis. Combinadas con la nube de puntos, estas tecnologías generan un flujo de trabajo mucho más eficiente: es posible localizar de forma rápida las zonas críticas en la vista inmersiva y, posteriormente, profundizar en su estudio mediante el modelo 3D para realizar mediciones, detectar anomalías o documentar el estado real del activo. Además, este enfoque mejora notablemente la calidad de los informes técnicos, ya que permite incorporar tanto recorridos visuales 360° como modelos 3D interactivos, ofreciendo a clientes, dirección facultativa y resto de agentes una información mucho más clara, completa y útil para la toma de decisiones.
6. Ventajas y limitaciones de la fotogrametría
La principal ventaja de la fotogrametría es su capacidad para capturar grandes superficies de forma rápida y eficiente, manteniendo además una excelente calidad visual gracias a la textura fotográfica.
Es una solución muy competitiva en términos de coste, especialmente en exteriores y levantamientos de grandes dimensiones.
Además, ofrece una gran flexibilidad, ya que puede realizarse con drones, cámaras convencionales o incluso dispositivos móviles.
Sin embargo, también presenta limitaciones.
La precisión geométrica suele ser inferior a la del escáner láser terrestre, especialmente en superficies lisas, reflectantes o con poca textura.
También depende mucho de las condiciones de luz y puede verse afectada por sombras, reflejos o elementos en movimiento.
Por eso, en muchos casos la mejor solución no es elegir entre fotogrametría o láser, sino combinarlas dentro de un mismo flujo de captura de la realidad.
| Criterio | Fotogrametría | Escáner láser |
|---|---|---|
| Precisión | ⭐⭐⭐⭐ Alta |
⭐⭐⭐⭐⭐ Muy alta |
| Coste | Bajo medio | Medio/alto |
| Velocidad de captura | ⭐⭐⭐⭐⭐ Muy rápida |
⭐⭐⭐⭐ Rápida |
| Textura / Color | ⭐⭐⭐⭐⭐⭐ Excelente |
⭐⭐⭐ Limitada |
| Superficies lisas | ⭐⭐ Difícil |
⭐⭐⭐⭐⭐ Excelente |
| Exteriores | ⭐⭐⭐⭐⭐⭐ Excelente |
⭐⭐⭐⭐⭐⭐ Excelente |
| Interiores | ⭐⭐⭐⭐ Bueno |
⭐⭐⭐⭐ Excelente |
| BIM | ⭐⭐⭐⭐ Complementaria |
⭐⭐⭐⭐⭐⭐ Ideal |
| Industrial | ⭐⭐⭐⭐ Complementaria |
⭐⭐⭐⭐⭐⭐ Ideal |
7. Preguntas frecuentes sobre fotogrametría
1. ¿Qué es el GSD y por qué es importante en fotogrametría?
El GSD (Ground Sample Distance) es la distancia real sobre el objeto o el terreno que representa cada píxel de la imagen. En otras palabras, indica el tamaño del detalle mínimo que puede capturarse.
Por ejemplo, un GSD de 1 cm/píxel significa que cada píxel de la fotografía representa un cuadrado de 1 cm sobre la superficie real.
Este parámetro es fundamental porque condiciona directamente la resolución y precisión del modelo fotogramétrico. Cuanto menor sea el GSD, mayor nivel de detalle y mejor capacidad para medir geometrías, detectar defectos o generar modelos 3D precisos.
El GSD depende principalmente de la altura de captura, la distancia al objeto, la focal de la cámara y el tamaño del píxel del sensor.
2. ¿Cómo influye la distancia al objeto en la precisión fotogramétrica?
La distancia al objeto es uno de los factores que más influye en la calidad del levantamiento.
A mayor distancia, cada píxel cubre una superficie mayor, lo que provoca un GSD más grande y, por tanto, una menor resolución geométrica.
Por el contrario, cuanto más cerca se encuentre la cámara del objeto, mayor será el nivel de detalle capturado.
En aplicaciones de fachada, interiores o inspección industrial, reducir la distancia de captura permite obtener resultados mucho más precisos que en vuelos a gran altura.
No obstante, esta distancia debe equilibrarse con el solape entre imágenes y la cobertura del área, para garantizar una reconstrucción tridimensional estable.
3. ¿Qué tipo de sensor se debe utilizar para fotogrametría?
La elección del sensor depende del objetivo del proyecto y de la precisión requerida.
Para levantamientos aéreos y topográficos es habitual utilizar cámaras RGB de alta resolución instaladas en drones o aeronaves.
En interiores o trabajos de detalle, pueden emplearse cámaras DSLR, mirrorless, cámaras 360° o incluso sensores integrados en dispositivos móviles.
Lo importante no es solo la resolución, sino aspectos como: calidad de la óptica, tamaño del sensor, estabilidad geométrica y calibración interna.
En proyectos profesionales, además, la fotogrametría suele complementarse con sensores LiDAR o puntos de control RTK, especialmente cuando se requiere una mayor fiabilidad métrica.
4. ¿Cómo afecta la iluminación a la fotogrametría?
La iluminación tiene un impacto directo en la calidad del modelo 3D.
La fotogrametría se basa en identificar puntos comunes entre imágenes, por lo que necesita textura, contraste y homogeneidad lumínica.
Una luz excesivamente dura, como la radiación solar directa, puede generar sombras profundas, reflejos y zonas quemadas que dificultan la correlación entre fotografías.
Del mismo modo, una iluminación insuficiente introduce ruido, pérdida de nitidez y menor capacidad para detectar detalles.
Por eso, en trabajos de exterior suelen buscarse condiciones de luz uniforme, como días nublados o franjas horarias con menor incidencia solar.
En interiores, una iluminación controlada mejora considerablemente la calidad del resultado.
5. ¿Qué porcentaje de solape entre imágenes es recomendable?
El solape entre imágenes es uno de los parámetros más importantes en cualquier trabajo de fotogrametría, ya que garantiza que el software pueda identificar suficientes puntos comunes para reconstruir la geometría en 3D.
Como criterio general, se recomienda un solape longitudinal del 75–85 % y un solape lateral del 60–75 % en vuelos fotogramétricos con dron.
En trabajos terrestres o de detalle, especialmente en fachadas e interiores, conviene incluso aumentar estos valores para asegurar una reconstrucción estable y sin zonas ciegas.
Un solape insuficiente puede provocar errores de alineación, deformaciones geométricas o directamente zonas que no lleguen a reconstruirse.
Por el contrario, un solape excesivo incrementa el número de imágenes y el tiempo de procesamiento, por lo que debe buscarse siempre un equilibrio entre calidad, productividad y precisión final.
6. ¿Cuándo conviene contratar un servicio profesional de fotogrametría?
Aunque hoy en día existen soluciones accesibles con drones, cámaras 360° o incluso dispositivos móviles, la calidad del resultado no depende solo del equipo, sino de la metodología de captura, la precisión requerida y el uso final de los datos.
Conviene contar con un servicio profesional cuando el proyecto requiere mediciones fiables, georreferenciación precisa, integración con BIM, comparación as-built o generación de nubes de puntos y modelos 3D para ingeniería, arquitectura o industria.
En Scan4model abordamos la fotogrametría como parte de un flujo completo de captura de la realidad, combinándola cuando es necesario con escaneo láser TLS, SLAM, modelado BIM, para garantizar que la información entregada no sea solo visual, sino técnicamente útil y lista para la toma de decisiones.
Si estás valorando un levantamiento fotogramétrico para obra, industria o rehabilitación, podemos ayudarte a definir la tecnología más adecuada para tu proyecto.
