El escaneo tridimensional se ha convertido en una pieza fundamental dentro de la ingeniería, la arquitectura y la fabricación moderna. Más allá de ser una tecnología llamativa, el escaneo 3D representa un cambio profundo en la forma de medir, analizar, diseñar y tomar decisiones técnicas. Su verdadero valor no está únicamente en la captura de geometría de un elemento o instalación, sino en la capacidad de transformar la realidad física en información digital fiable, lista para integrarse en flujos de trabajo de diseño asistido por ordenador (CAD), modelado BIM y control de calidad.
En un contexto donde la velocidad, la precisión y la trazabilidad de los datos son críticas, el escaneo 3D actúa como puente entre el mundo real y el entorno digital. Ya se trate de una pieza, una máquina industrial, un edificio existente o una instalación compleja, disponer de una representación tridimensional precisa permite reducir incertidumbre, minimizar errores y optimizar recursos desde las fases iniciales de un proyecto, pasando por todas las etapas de ejecución del mismo hasta la obtención de documentación as-built del mismo.
Del mundo físico al modelo digital: el papel del escaneo 3D
Desde un punto de vista técnico, el escaneo 3D es un proceso de medición basado en principios de física óptica donde equipos con tecnología láser y sensores fotográficos capturan millones de puntos en el espacio, calculando sus coordenadas mediante fórmulas trigonométricas para describir la geometría real de un objeto o entorno con una precisión imposible de alcanzar mediante métodos manuales.
Esta nube de puntos tridimensional se convierte en la base sobre la que se construyen modelos digitales: superficies, sólidos, modelos CAD o modelos de información de construcción (BIM). A diferencia de un dibujo o un levantamiento tradicional, el escaneo no interpreta ni simplifica la realidad; la registra tal y como es.
Esta fidelidad resulta especialmente valiosa en proyectos donde:
- No existen planos fiables
- La realidad ha cambiado con el tiempo
- Es necesario verificar lo construido frente a lo diseñado
- Se requiere una base objetiva para el diseño y la fabricación
Escaneo 3D e ingeniería: una herramienta de conocimiento
Aplicado a la ingeniería, el escaneo 3D deja de ser una simple técnica de captura para convertirse en una herramienta de conocimiento. Permite entender cómo es realmente un activo, cómo se relacionan sus elementos y qué limitaciones geométricas existen antes de intervenir.
En procesos de ingeniería inversa, por ejemplo, el escaneo tridimensional permite reconstruir digitalmente piezas, conjuntos mecánicos o máquinas completas. A partir de la geometría real, es posible generar modelos paramétricos en software como SolidWorks, analizarlos, modificarlos o adaptarlos a nuevos procesos de fabricación.
Este enfoque resulta especialmente útil cuando se trabaja con maquinaria antigua, componentes descatalogados o prototipos físicos sin documentación previa. El escaneo elimina suposiciones y convierte la realidad existente en un punto de partida fiable para el diseño.
Precisión, detalle y control de calidad

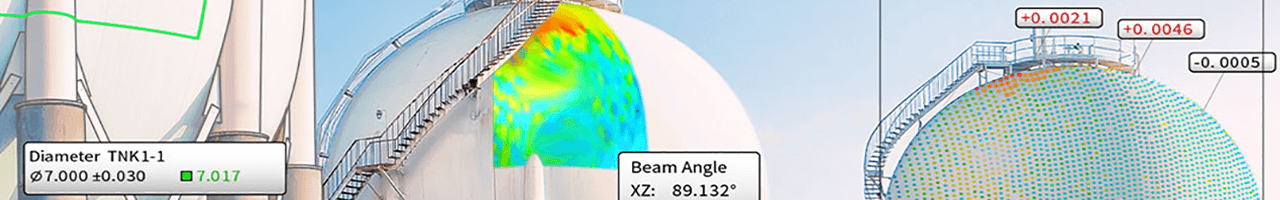

Otro aspecto clave del escaneo 3D en ingeniería es su aplicación en control de calidad y metrología. La posibilidad de comparar una pieza fabricada con su modelo digital permite detectar desviaciones, verificar tolerancias y asegurar que el resultado cumple con los requisitos técnicos.
Los escáneres de alta resolución, especialmente los escáneres de mano, permiten capturar detalles finos, radios, aristas y superficies complejas. Esta información puede integrarse en flujos de trabajo de validación, impresión 3D o fabricación aditiva, cerrando el ciclo entre diseño, producción y verificación.
En este contexto, el escaneo 3D no sustituye a los procesos tradicionales, sino que los complementa, aportando velocidad, repetibilidad y objetividad.
Escaneo 3D en instalaciones y entornos complejos
Cuando el foco se desplaza del objeto individual al entorno completo, el escaneo 3D adquiere una dimensión aún mayor. En instalaciones industriales, edificios existentes o infraestructuras, la complejidad no reside solo en la geometría, sino en la interacción entre múltiples sistemas, disciplinas y espacios.
Aquí, el escaneo 3D permite capturar el conjunto de forma coherente, generando una base de datos espacial que sirve para:
- Proyectos de ampliación o rehabilitación
- Coordinación multidisciplinar
- Análisis de interferencias
- Planificación de obra y montaje

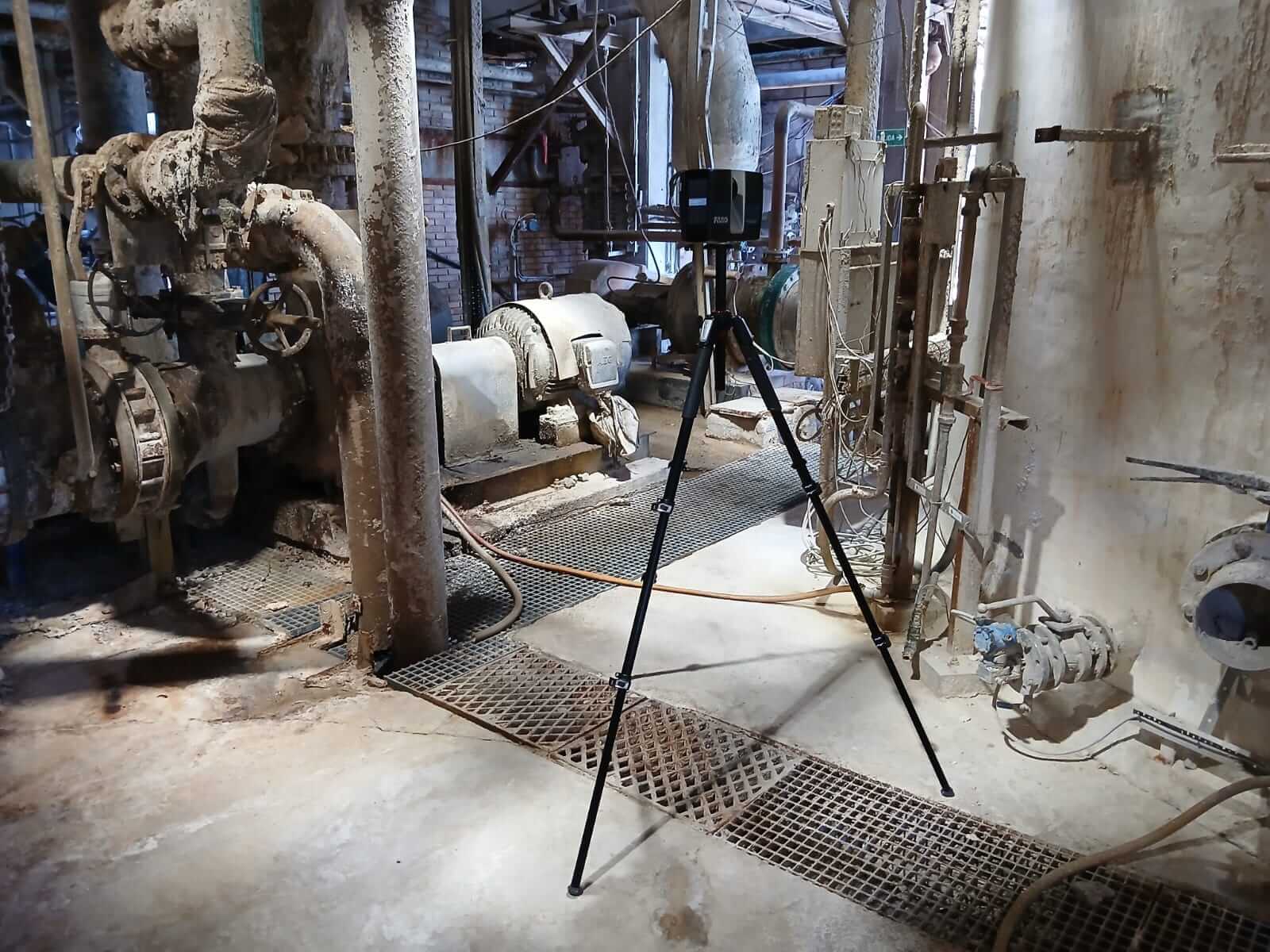

Los escáneres láser terrestres (TLS) ofrecen la máxima precisión geométrica y son especialmente adecuados cuando la calidad métrica es prioritaria. Por su parte, las soluciones de escaneo móvil SLAM aportan una enorme agilidad operativa, permitiendo capturar grandes volúmenes de información en muy poco tiempo.
La clave no está en elegir una tecnología u otra, sino en entender el objetivo del proyecto y combinar herramientas para obtener el mejor resultado.
Escaneo 3D y BIM: una base común de información
El sector de la construcción también se está digitalizando. La metodología BIM (Building Information Modeling o Modelado de Información para la Construcción) y es una metodología de trabajo colaborativa para gestionar proyectos de arquitectura, ingeniería y construcción mediante un modelo digital centralizado que contiene toda la información del proyecto, desde el diseño hasta el mantenimiento, mejorando la eficiencia y reduciendo errores a lo largo del ciclo de vida del edificio o infraestructura.

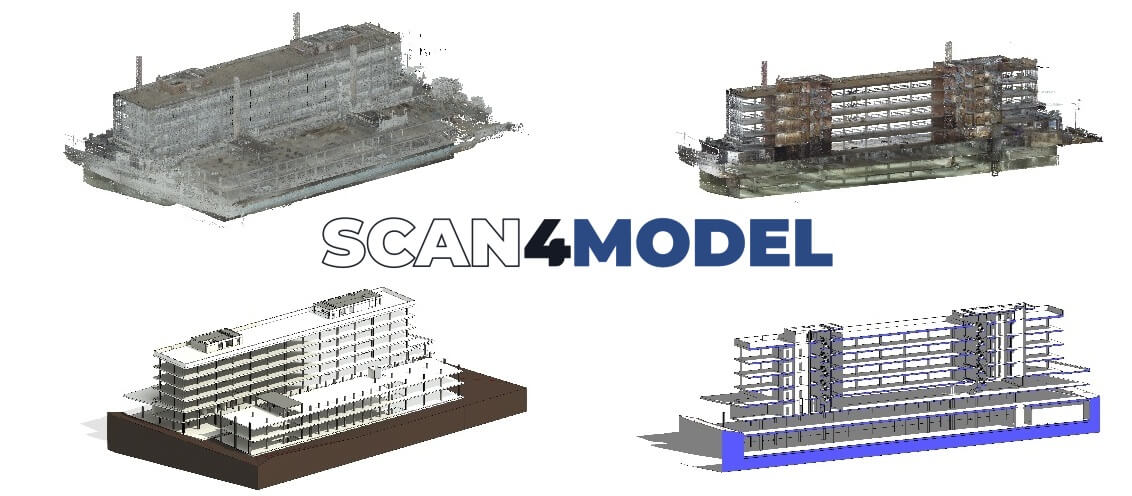

Uno de los grandes avances de los últimos años es la integración del escaneo 3D en flujos de trabajo BIM. La nube de puntos se convierte en una referencia común para arquitectos, ingenieros y constructores, eliminando discrepancias entre disciplinas.
En software como Revit o ArchiCAD, el escaneo 3D permite:
- Modelar edificios existentes con precisión
- Generar modelos as-built fiables
- Tomar decisiones basadas en la geometría real
- Reducir errores en fases posteriores
Este enfoque resulta especialmente valioso en proyectos de rehabilitación, donde la documentación existente suele ser incompleta o poco precisa. El escaneo 3D aporta una base objetiva sobre la que construir el modelo digital, mejorando la coordinación y reduciendo riesgos.
Tecnología, velocidad y productividad
En un entorno profesional cada vez más competitivo, el escaneo 3D destaca por su velocidad y su impacto directo en la productividad. Capturar millones de puntos en cuestión de minutos permite reducir tiempos de campo, minimizar paradas de producción y acelerar las fases de diseño y planificación.
Sin embargo, el verdadero valor no está en capturar más datos, sino en capturar los datos adecuados y saber transformarlos en información útil. Esto requiere experiencia, criterio técnico y un profundo conocimiento del flujo de trabajo de cada proyecto.
El escaneo 3D como servicio especializado
En Scan4model, entendemos el escaneo 3D no como un fin en sí mismo, sino como una herramienta al servicio del proyecto. Cada trabajo comienza con una pregunta clave:
¿Qué información necesita realmente el cliente para tomar decisiones?
A partir de ahí, definimos la estrategia de captura, seleccionamos la tecnología adecuada y transformamos los datos en entregables útiles: modelos BIM, modelos CAD, planos, informes o nubes de puntos estructuradas.
Esta forma de trabajar nos permite acompañar a empresas de ingeniería, arquitectura y fabricación no solo con tecnología, sino con criterio técnico, fiabilidad y confianza.
Escaneo 3D: una inversión en conocimiento
El escaneo 3D ya no es una tecnología experimental ni exclusiva de grandes proyectos. Es una herramienta madura, accesible y altamente rentable cuando se aplica con criterio. Permite diseñar mejor, fabricar con mayor precisión y construir sobre una base real, reduciendo incertidumbre y mejorando resultados.
Para las empresas que buscan avanzar en su digitalización, el escaneo 3D no es un coste añadido, sino una inversión en conocimiento.
