En los últimos años, el BIM (Building Information Modeling) ha dejado de ser una metodología exclusiva de la arquitectura para convertirse en una herramienta esencial en la ingeniería y la industria.
El sector industrial exige precisión, trazabilidad y control total del ciclo de vida de los activos. En este contexto, el modelado digital y la gestión de información BIM ofrecen una base sólida para optimizar procesos de diseño, construcción, montaje, operación y mantenimiento de instalaciones.
En este artículo repasaremos cómo funciona BIM en el ámbito de las ingenierías, desde los fundamentos hasta su aplicación en entornos industriales complejos, integrando escaneo láser, modelado as-built, digital twins y mantenimiento predictivo.
1. Qué es BIM en el contexto de la ingeniería industrial
El Building Information Modeling (BIM) es una metodología colaborativa basada en la creación y gestión de modelos digitales inteligentes, que integran tanto geometría 3D como información técnica, energética, económica y operativa de cada elemento de un proyecto.
En el ámbito de la ingeniería industrial, BIM se aplica no solo a edificios, sino también a:
- Plantas de producción o tratamiento.
- Redes de instalaciones (eléctricas, HVAC, fluidos, gases).
- Estructuras metálicas y de soporte.
- Sistemas de mantenimiento y control de activos (FM / CMMS).
Cada componente modelado (tubería, depósito, bomba, conducto, cuadro eléctrico) lleva asociada su ficha técnica, fabricante, código interno, coste y relación funcional con otros sistemas.
Objetivo para ingenierías: disponer de un modelo unificado y fiable que centralice toda la información del activo, desde su diseño hasta su operación.
2. ¿Cómo funciona BIM? Los fundamentos del funcionamiento en ingeniería
1. Modelado paramétrico inteligente
Cada componente del sistema industrial se define mediante parámetros técnicos (presión, caudal, potencia, materiales, peso, normativa, etc.), lo que permite generar listados automáticos y detectar inconsistencias.
2. Interoperabilidad entre disciplinas y software
Formatos abiertos como IFC, BCF y COBie permiten que estructuras, instalaciones, procesos y mantenimiento trabajen sobre un modelo común, sin importar si se usa Revit, Tekla, Plant3D o Navisworks.
3. Entorno Común de Datos (CDE)
Toda la información del proyecto se centraliza en un entorno compartido, donde se gestionan versiones, revisiones, documentación y aprobaciones. Esto mejora la trazabilidad y el control de cambios.
4. Plan de Ejecución BIM (BEP)
Define los roles de las distintas ingenierías (mecánica, eléctrica, civil, control), los estándares de modelado, los niveles de detalle (LOD) y los procesos de validación. Es el “manual de operaciones” del proyecto digital.
5. Coordinación y Clash Detection
Mediante modelos federados, se detectan interferencias entre estructuras, tuberías, bandejas eléctricas o conductos antes de la fase de construcción o montaje industrial.
6. Integración con el ciclo de vida
El modelo se utiliza también en mantenimiento, ampliaciones y reformas de planta, evolucionando hacia un gemelo digital operativo.

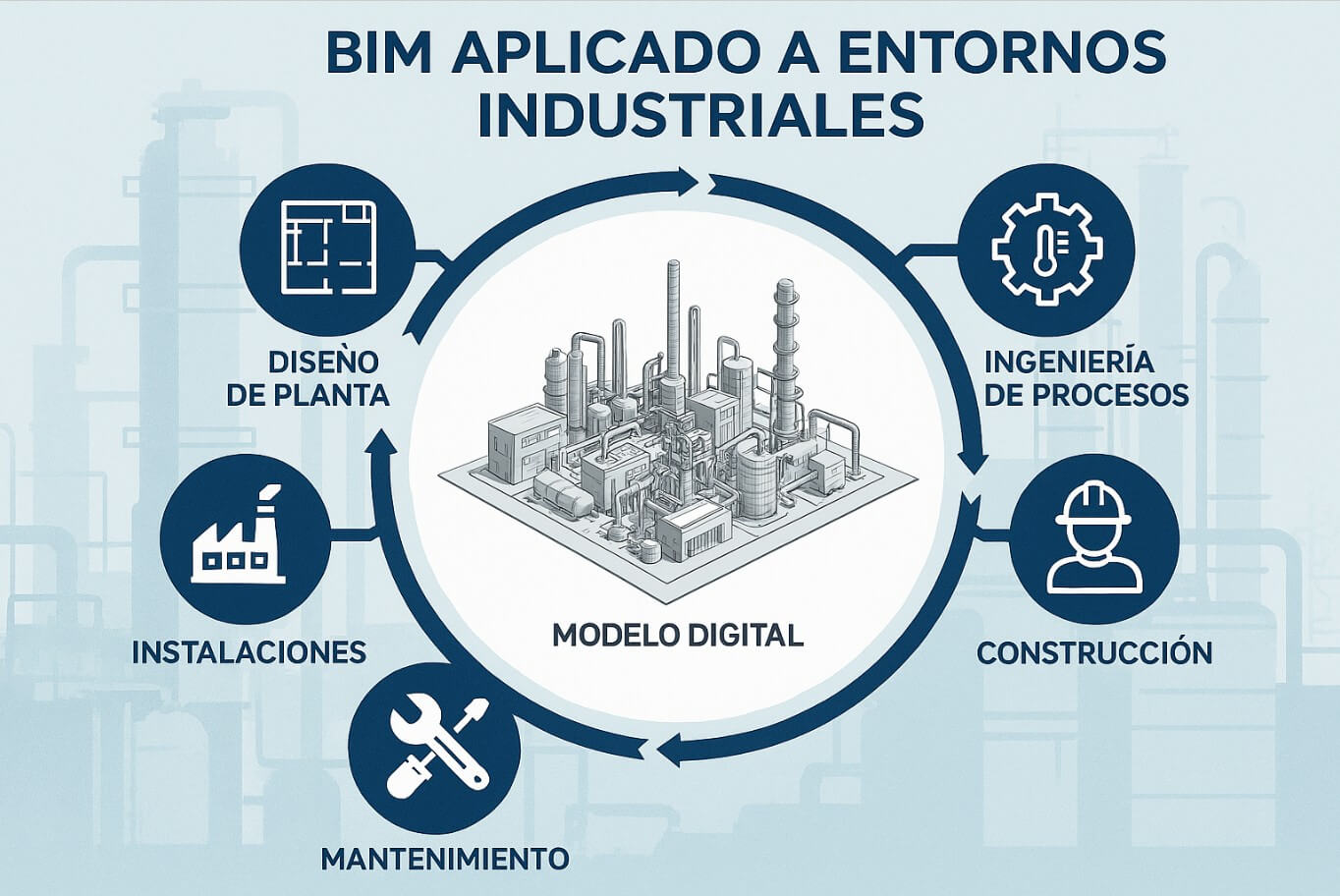

3. Etapas del proceso BIM en proyectos industriales
3.1 Ingeniería conceptual
- Modelos iniciales de layout, flujos de proceso y zonas funcionales.
- Evaluación de alternativas constructivas y de capacidad.
- Simulaciones de rendimiento y consumo energético.
3.2 Ingeniería de detalle y coordinación
- Desarrollo de los modelos de estructura, piping, HVAC, electricidad y control.
- Coordinación entre disciplinas para evitar interferencias.
- Validación de rutas de cableado y accesibilidad de mantenimiento.
- Generación de modelos federados.
3.3 Fabricación y construcción
- Extracción automática de isométricos, listados de materiales y secuencias de montaje (BIM 4D).
- Planificación de obra mediante simulación visual.
- Control de costes integrados (BIM 5D).
3.4 As-built y documentación final
- Integración de escaneo láser 3D y fotogrametría para reflejar el estado real ejecutado.
- Creación del modelo as-built industrial, donde cada componente se valida con datos de instalación real y número de serie.
3.5 Operación y mantenimiento
- El modelo as-built se convierte en base de datos viva para mantenimiento, inspecciones y gestión de activos.
- Integración con sistemas de gestión (GMAO / CMMS).
- Simulaciones energéticas y mantenimiento predictivo mediante IoT y sensores.
4. Dimensiones BIM en ingeniería
| Dimensión | Aplicación | Ejemplo en industria |
| 3D | Geometría + datos técnicos | Modelado de piping y estructuras |
| 4D | Tiempo | Planificación de montaje industrial |
| 5D | Coste | Estimación de materiales y tiempos |
| 6D | Energía y sostenibilidad | Simulación de consumos eléctricos |
| 7D | Operación y mantenimiento | Integración con GMAO / IoT |

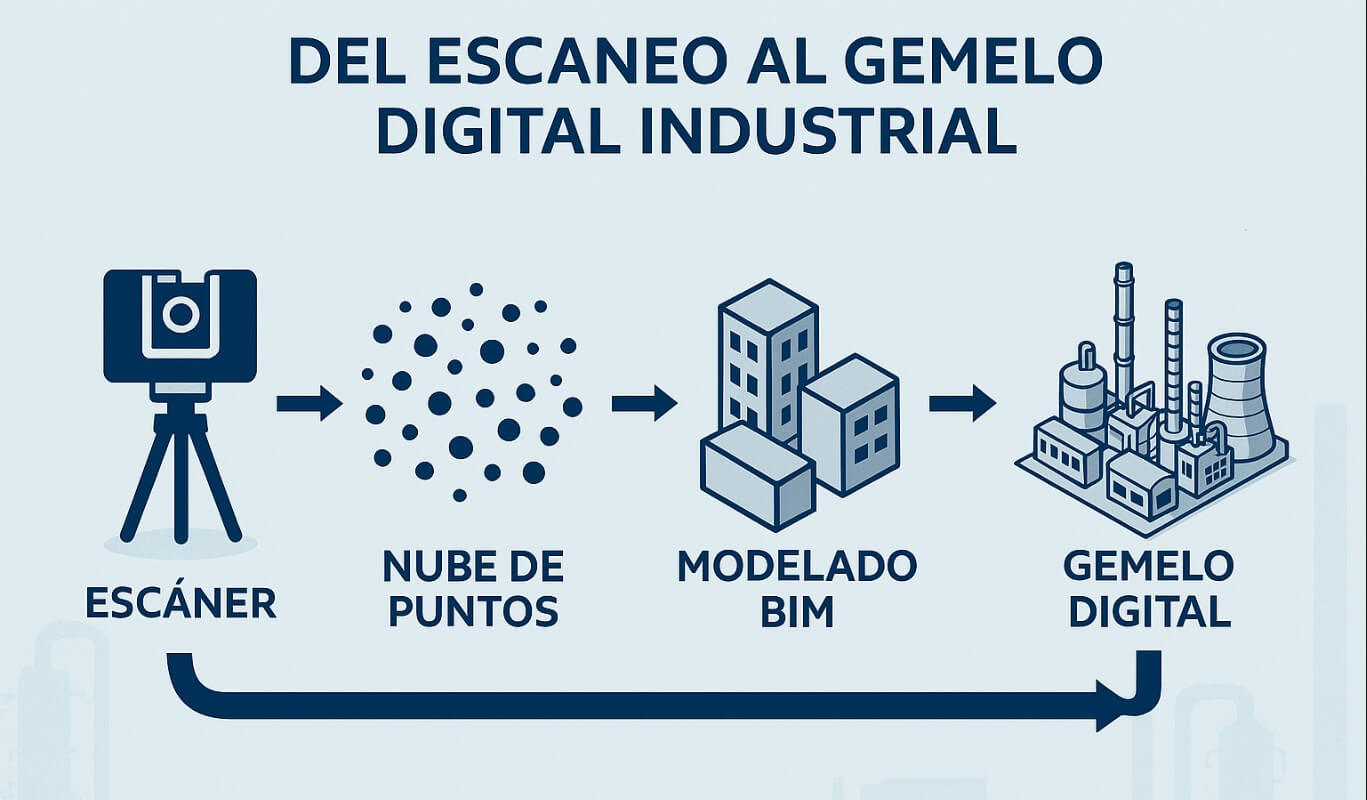

5. Escaneo láser y modelado as-built: base para el control industrial
El escaneo láser 3D es una herramienta esencial en plantas industriales, donde la precisión milimétrica es crítica para el montaje y la seguridad.
En Scan4Model, combinamos levantamientos láser y modelado BIM para generar modelos as-built industriales que reflejan con exactitud la realidad del entorno: estructuras, piping, equipos, bandejas, racks y salas técnicas.
Aplicaciones:
- Digitalización de plantas existentes.
- Control de obra y supervisión de montaje.
- Documentación de instalaciones críticas.
- Rehabilitación energética o ampliaciones.
6. Beneficios tangibles del BIM para ingenierías
| Beneficio | Impacto |
| Precisión milimétrica en diseño y montaje | Reducción de errores de ejecución |
| Coordinación multidisciplinar | Menos interferencias y paradas |
| Automatización de listados y costes | Ahorro de tiempo y control financiero |
| Simulaciones 4D/5D | Optimización de planificación y recursos |
| Modelo as-built digital | Soporte para mantenimiento predictivo |
| Gestión documental centralizada | Mayor trazabilidad técnica |
7. Retos y buenas prácticas en el entorno industrial
Principales desafíos:
- Adaptar flujos BIM a la ingeniería de procesos.
- Interoperabilidad entre software especializados (Revit, E3D, Plant3D, Navisworks, SolidWorks).
- Gestión de grandes volúmenes de datos (nubes de puntos pesadas).
- Falta de estandarización en la industria manufacturera
Buenas prácticas:
- Definir un BEP que contemple necesidades industriales.
- Crear bibliotecas de familias y componentes propios.
- Implementar un CDE con control documental riguroso.
- Mantener actualizados los modelos as-built.
- Fomentar la capacitación del personal técnico en BIM industrial.
8. Caso práctico: modernización de planta industrial
Ejemplo:
Una ingeniería industrial debe actualizar el sistema HVAC y eléctrico de una planta farmacéutica activa.
- Se realiza escaneo láser completo de la planta.
- Se genera un modelo BIM as-built con todos los equipos y conductos.
- Se diseña el nuevo sistema dentro del modelo digital.
- Se ejecuta la coordinación MEP con estructura y piping existente.
- Se planifica el montaje en fases (BIM 4D) sin detener la producción.
- Tras el montaje, se actualiza el modelo as-built y se vincula al GMAO.
Resultados:
- Reducción del 40 % de errores en montaje.
- Planificación más segura y menos paradas de línea.
- Documentación actualizada para mantenimiento.
9. Futuro del BIM en la ingeniería industrial
El BIM evoluciona hacia una integración total con los sistemas industriales:
- Gemelos digitales en tiempo real: combinan datos BIM + IoT + SCADA.
- IA y machine learning: detección automática de errores o fugas virtuales.
- Simulación 6D: análisis energético de líneas de producción.
- Automatización del modelado a partir de nubes de puntos.
- BIM-to-FM: integración directa con plataformas de mantenimiento industrial.
- Normativas ISO 19650 adaptadas al entorno industrial.
